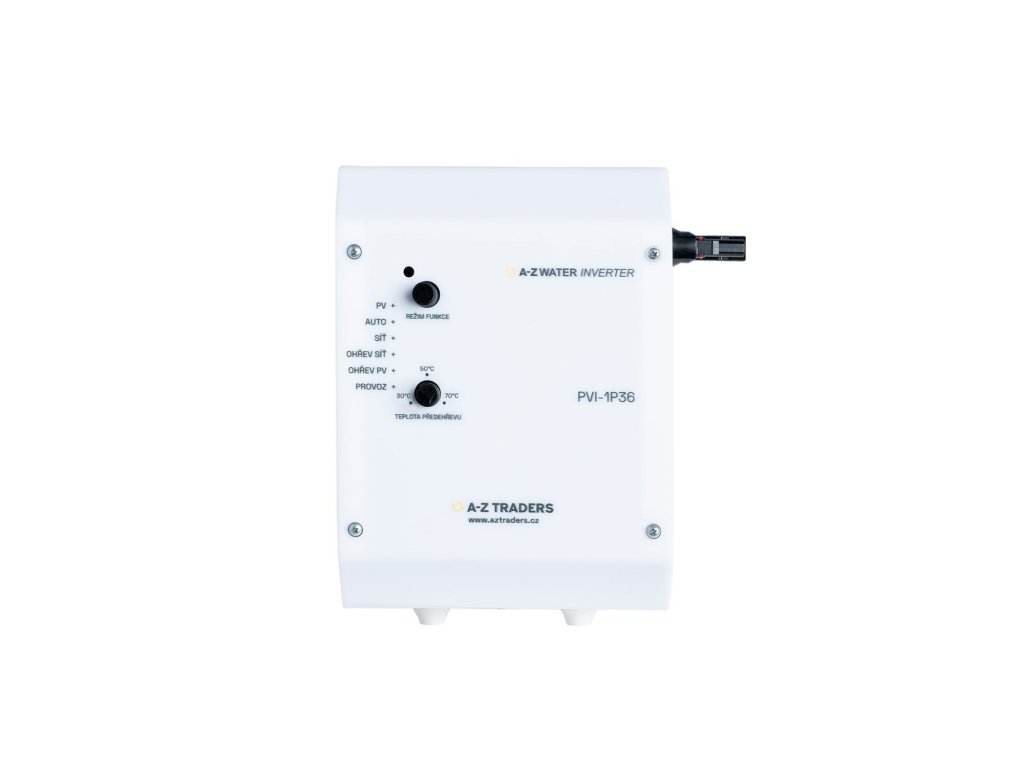

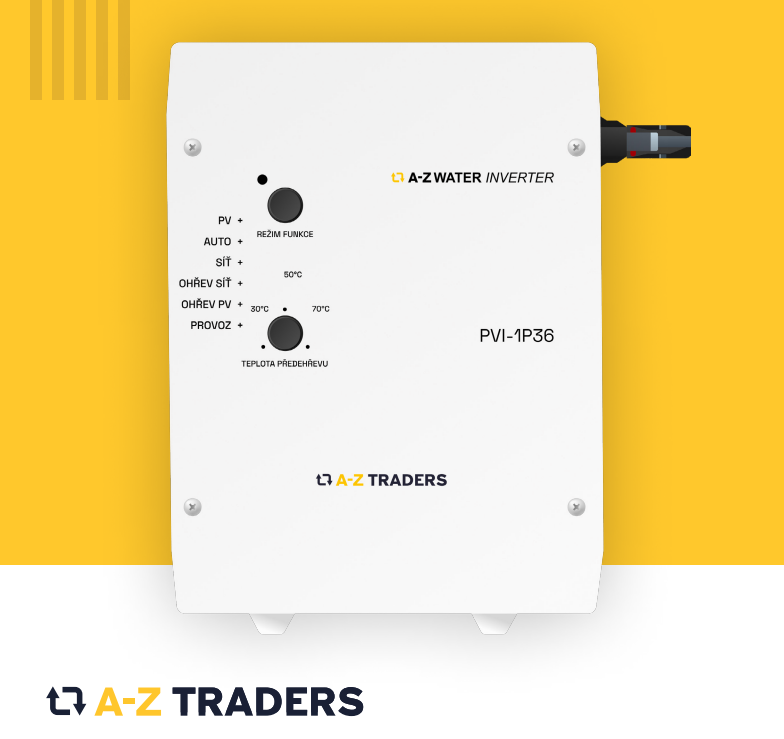

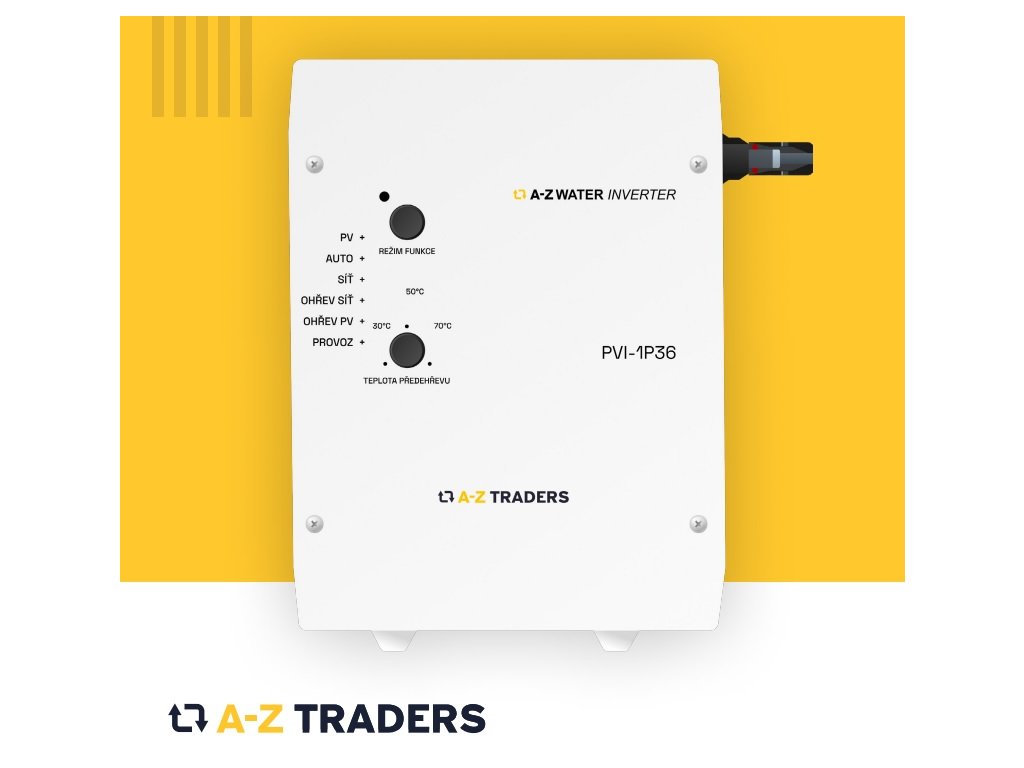

A-Z WATER INVERTER

Podrobný popis

A-Z Water Inverter predstavuje technické riešenie na ohrev teplej vody priamo zo solárnych panelov, a to bez nutnosti veľkých a drahých technológií. Toto zariadenie umožňuje priame napájanie bojlera z produkcie solárnych panelov, minimalizujúc tak straty. V praxi sa odporúča kombinovať štyri až päť panelov s výkonom 450-550 W na panel s bojlerom na 230 V. Vďaka univerzálnemu výstupnému napätiu striedavého prúdu odpadá potreba špeciálnych bojlerov pre jednosmerné napájanie. Jednotka je navrhnutá pre vstupné napätie 120 až 400 V DC, s ohľadom na prevádzkové napätie vykurovacej patróny bojlera.

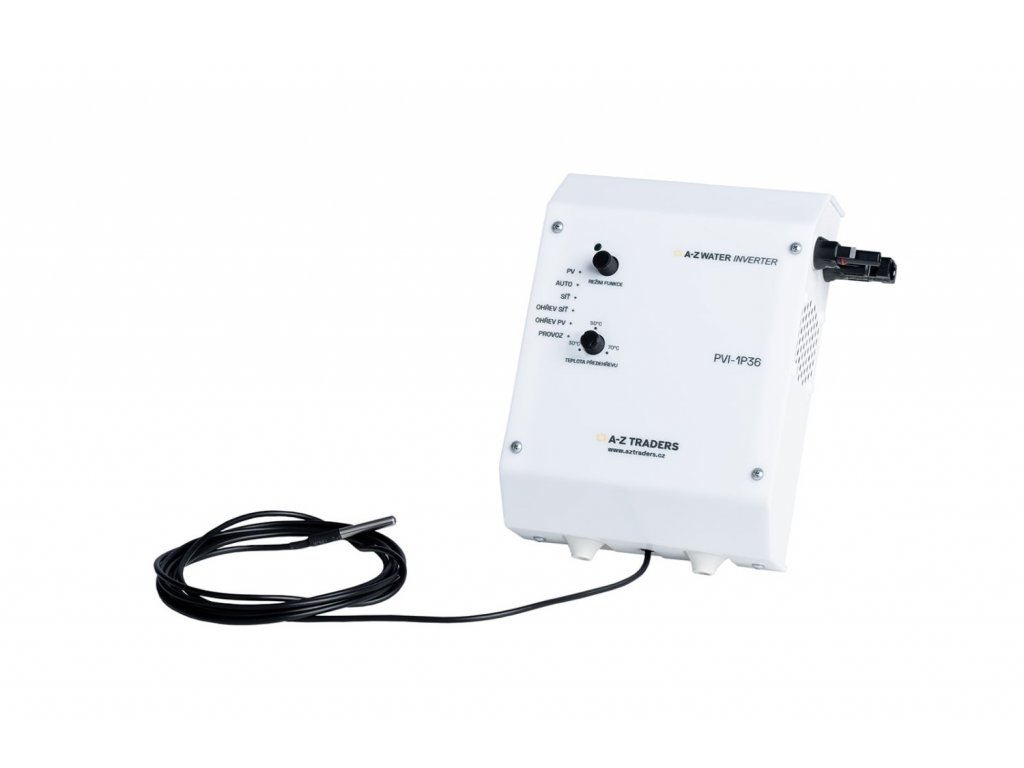

K tomuto zariadeniu je dodávaný tepelný snímač, ktorý umožňuje nastaviť konečnú teplotu pre ohrev z fotovoltaickej elektrárne (FVE) alebo z elektrickej siete (HDO) podľa aktuálneho režimu. Striedač má tri funkcie: ohrev iba z FVE, ohrev zo siete a automatické prepínanie medzi FV a sieťou s prioritou FV ohrevu. Tento produkt je navrhnutý a vyrobený priamo v Českej republike.



Vlastnosti

• Vstupné napätie DC: 100-400 V
• Maximálny prúd: 16 A
• Maximálny príkon vykurovacej patróny: 3600 W
• Rozsah nastavenia patróny: 30 až 70 °C, odporúčame nastaviť na 40 °C
• Pracovná teplota jednotky: -10 až 45 °C
• Stupeň ochrany: IP20
• Počet MPPT: 1
•


Upozornenie! A-Z Water Inverter nie je možné použiť s tzv. SMART bojlermi, ktoré disponujú riadiacou elektronikou a digitálnym displejom.

Ak máte existujúci bojler, pripojte A-Z Water Inverter k jeho existujúcemu 1-fázovému napájaniu ak DC vedeniu od solárnych panelov. Pre novo inštalované bojlery pripravte kábel podľa zvoleného typu (ideálne kábel CYKY-J 3x2,5) a osaďte istič B16/1



Technické špecifikácie

Technické parametre	Hodnota
Vstupné napätie DC (z FV panelov)	50-400 V vrátane prechodných javov a napäťových špičiek
Vstupné napätie AC (sieť)	230/240 V 50 Hz
Výstupné napätie (AC)	50 až 400 V
Maximálny prúd PV	15 A
Maximálny prúd AC	16 A
Maximálny príkon vykurovacej patróny	3500 W
Frekvencia výstupného napätia	115-125 Hz
Účinnosť	> 95 %
Rozsah nastavenej teploty	30-70°C
Pracovná teplota jednotky	-10 až 45°C
Napájací konektor PV	MC4
Napájací konektor AC	pružinová svorka 1,5 – 4 mm2
Výstup AC (bojler)	pružinová svorka 1,5 – 4 mm2
Ochrany	nadprúd, prehriatie, podpätie
Chladenie	aktívny (ventilátor) 2 stupne
Krytie	IP20
Rozmery	155x222x70 mm
