A-Z TRADERS DC zvodič na strechu ROOF SPD T1+T2 2+0 1010 VDC

Kód: DC-2
€133,45 / ks €110,29 bez DPH
Skladom

Nový modelový rad SPD jednotiek pre montáž na nosnú konštrukciu samotných fotovoltaických panelov od A-Z TRADERS.

Detailné informácie

Podrobný popis

S ohľadom na povinnosť inštalovať zvodiče prepätia triedy 1 a 2 blízko zvodov stringových vodičov do objektu, predstavujeme nový modelový rad SPD jednotiek určených na montáž na nosnej konštrukcii samotných fotovoltaických panelov.

Konštrukcia je z hliníkovej zliatiny, rovnakého materiálu ako nosné profily PV panelov, čo minimalizuje riziko elektrochemickej korózie. Vnútorné obvody sú hermeticky uzavreté v polyuretánovej hmote s inertným plnivom, ktoré potláča horenie.

Jednotka je navrhnutá tak, aby sa ľahko integrovala do stringu - oba póly stringu sa pripájajú do jednotky a obaja tiež vystupujú. Konektory MC4 (s integrovanou poistkou) a vodiče s prierezom 6 mm2 (niekedy aj 10 mm2) s dvojitou izoláciou a farebným označením sú súčasťou dodávky.

Pripojenie PE vodiča alebo spojenie s prvkami LPS je riešené na vlastnom šasi krabičky pomocou skrutky M10 (MS) cez nalisované oko na slanenom vodiči >16 mm2 alebo priamo cez T-skrutku prepojením s nosnou konštrukciou/zvodom LPS, prípadne v kombinácii .

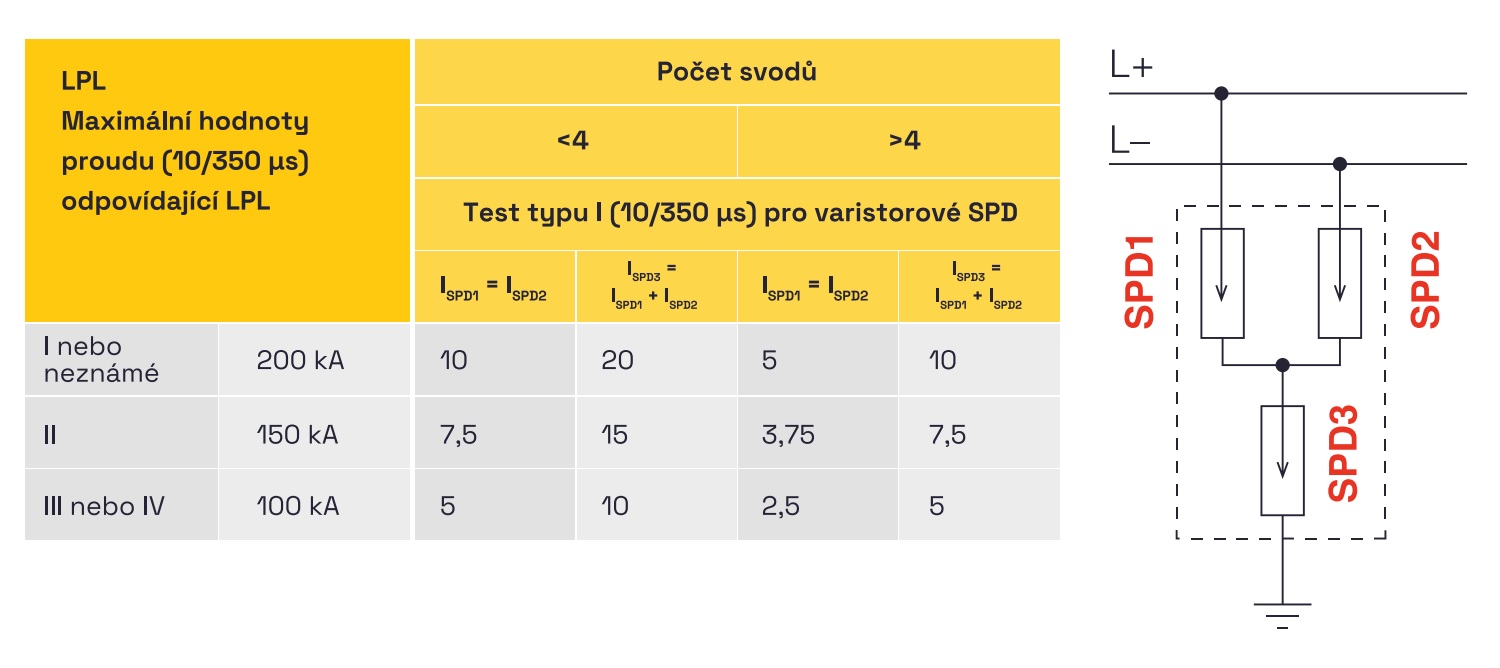

Samotná jednotka SPD je triedy T1 + T2 a má nadštandardnú zvodovú odolnosť (12,5/25 kA). Vďaka tomu je možné ju aplikovať aj na strechy s menej ako štyrmi zvodmi (podľa STN EN 51643-32).

Vzhľadom na špecifickú konštrukciu a umiestnenie je po každom prerušení integrovanej poistky (napr. vplyvom pôsobenia SPD) nutné vykonať meranie reziduálneho prúdu pri maximálnom prevádzkovom napätí. V prípade, že je tento prúd vyššia ako maximálna hodnota uvedená výrobcom, je nutné vymeniť celý modul SPD. Prerušenie poistky je indikované neprítomnosťou napätia na okruhu stringu za modulom SPD.

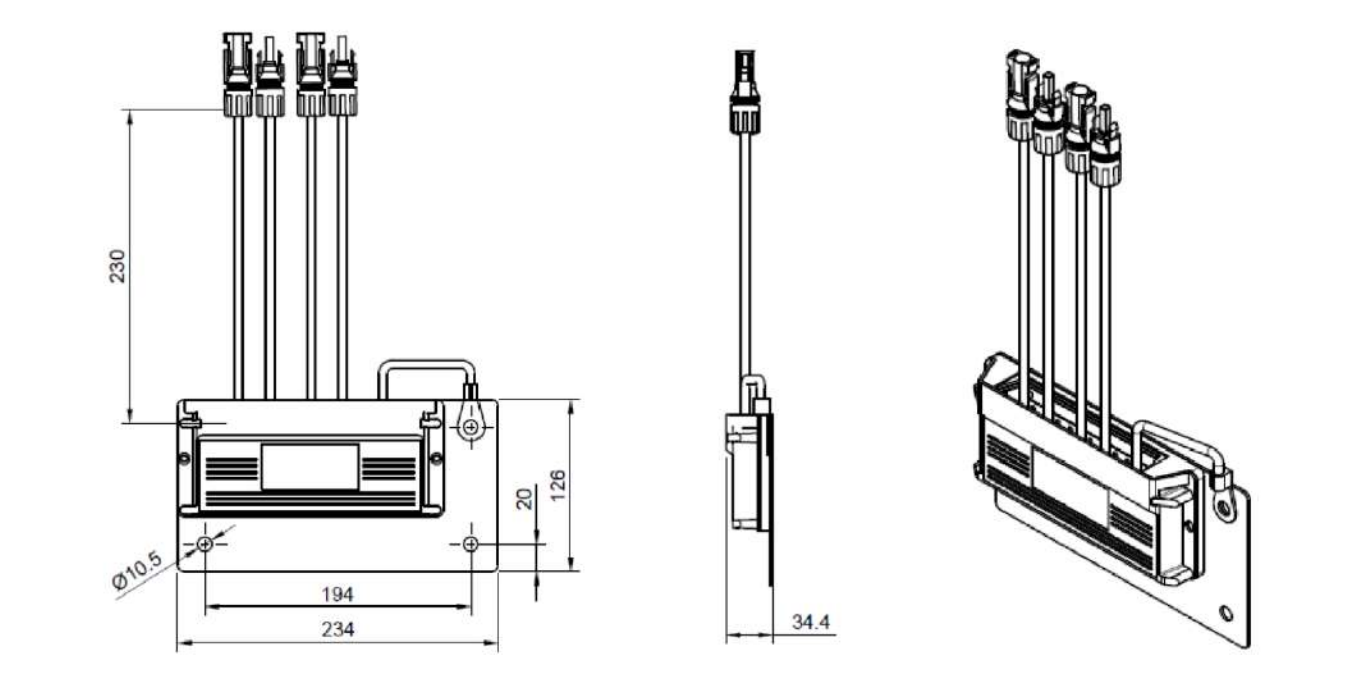

Vzhľad a rozmery



Technické špecifikácie

Maximálne prevádzkové DC napätie medzi L+ a L- (L+- a PE)1010 V
In (8/20 μs)

L+ alebo L- /PE 20 kA

L+- /PE 40 kA

Imax (8/20 μs)

L+ alebo L- /PE 50 kA

L+- /PE 100 kA

Imp (10/350 μs)

L+ alebo L- /PE 12,5 kA

L+- /PE 25 kA

Rozmery234x126x34,4 mm
Pripojovacie vodiče

Dĺžka: cca 25 cm;

Prierez: 6/10 mm2;

Konektory: MC4 samec/samica s integrovanou poistkou

UmiestnenieVonkajšie - montáž na nosný systém PV panelov
Menovitý skratový prúd Iscpv10 kA
Vonkajšie odpojovačepoistka integrovaná v MC4 < 30 A na vstupe
Indikácia zapôsobenia SPDpokles výstupného napätia k 0 V
Reziduálny prúdmax 50 μA
Klasifikácia podľa STN EN 61643-11 ed. 2 a STN EN 61643-31T1+T2
Vhodné pre sieťDC
Nominálny zaťažovací prúd IL

Type 1 - 30 A

Type 2 - 30 A

Type 3 - 80 A

Skratová odolnosť ISCPV

10 kA

Napäťová ochranná hladina pri In UP

< 2,3 kV

Doba odozvy tA

< 25 ns

Materiál puzdra

Alu zliatina

Stupeň ochrany krytu

IP67

Pracovná teplota ϑ

-40 ÷ 85 °C

Vlhkostný rozsah RH

0 ÷ 100 %

Prierez vodiča konektora

Prierez: 6 mm/ 10 mm2 (podľa prevedenia)

Uťahovací moment zemnej svorky

Podľa použitej skrutky M8/10

Spôsob montáže

FV Alu profil

Pracovná poloha

Ľubovoľná

Poruchový režim SPD

OCFM

Výmenné prevedenie

NIE

Životnosť

> 15 rokov

Dodatočné parametre

Kategória: Odpojovač solárnych panelov
Záruka: 2 roky
Hmotnosť: 1 kg
