A-Z TRADERS ROOF SPD2 T1+T2 2+3 1010 VDC

Kód: DC2-3-2
€176,07 / ks €145,51 bez DPH
Skladom

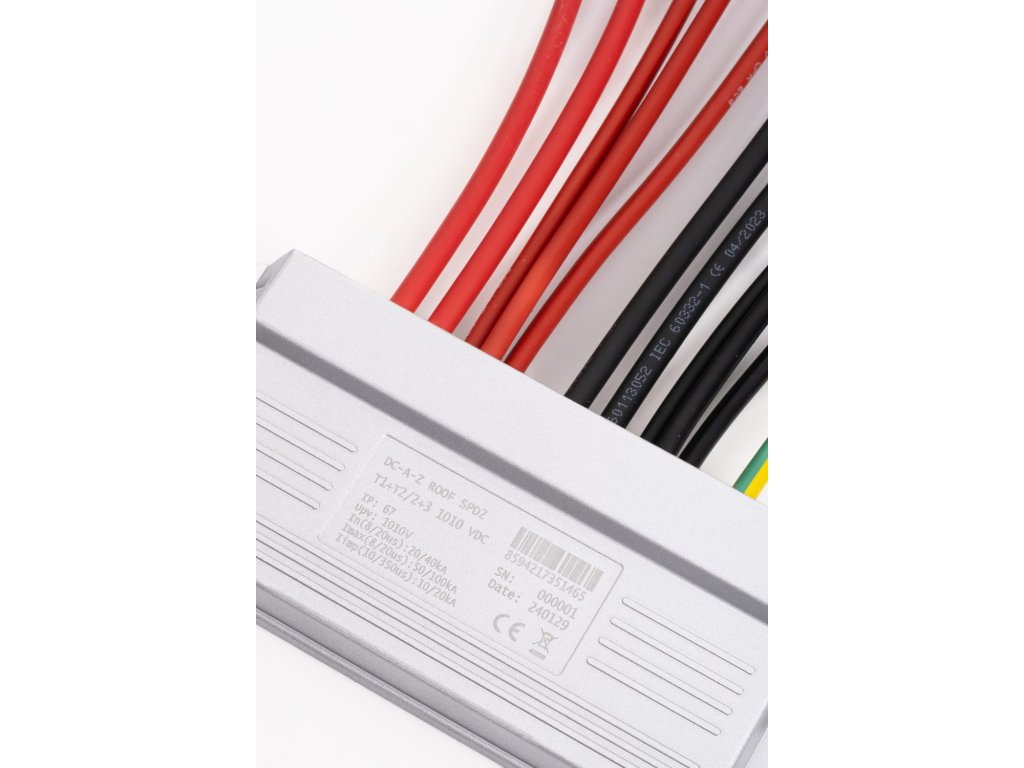

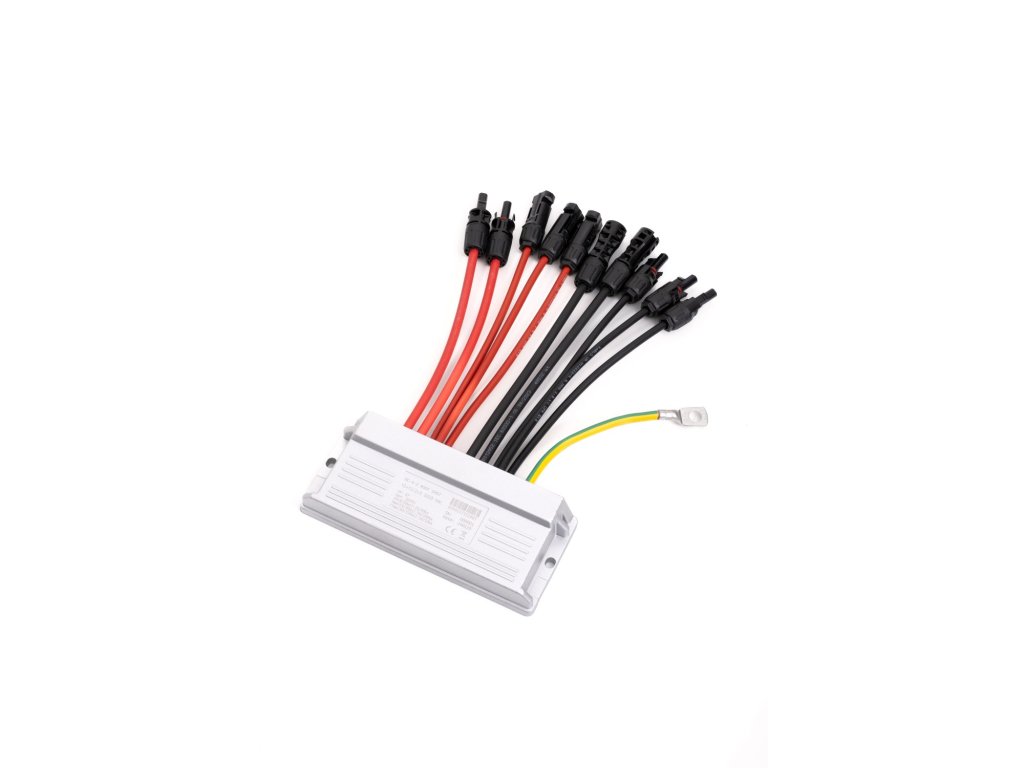

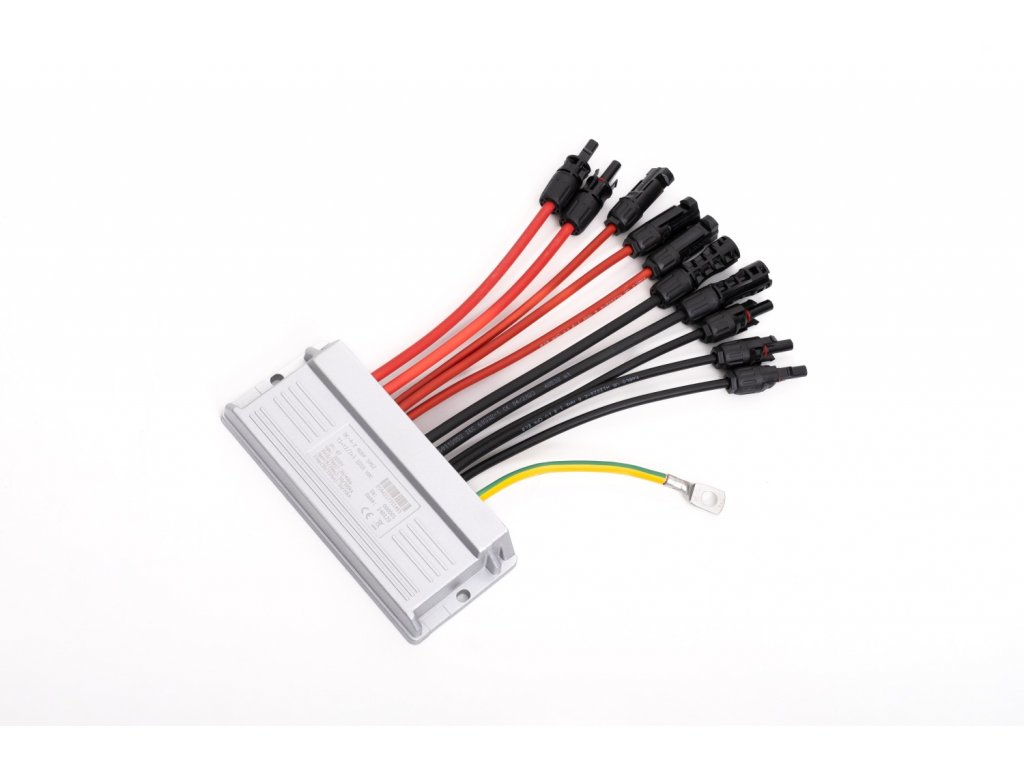

Nový modelový rad SPD jednotiek pre montáž na nosnú konštrukciu samotných fotovoltaických panelov od A-Z TRADERS.

Detailné informácie

Podrobný popis

Vzhľadom k normatívnej povinnosti umiestňovať zvodiče prepätia triedy 1 v blízkosti zvodu stringových vodičov do objektu, predstavujeme nový modelový rad SPD jednotiek, ktoré sa montujú na nosnú konštrukciu samotných fotovoltaických panelov.

Konštrukcia týchto jednotiek je vyrobená z hliníkovej zliatiny, ktorá je rovnakého materiálu ako nosné profily PV panelov, čo minimalizuje riziko vzniku elektrochemickej korózie. Vnútorné obvody jednotky sú hermeticky uzavreté v polyuretánovej hmote s inertným plnivom, ktoré potláča horenie.

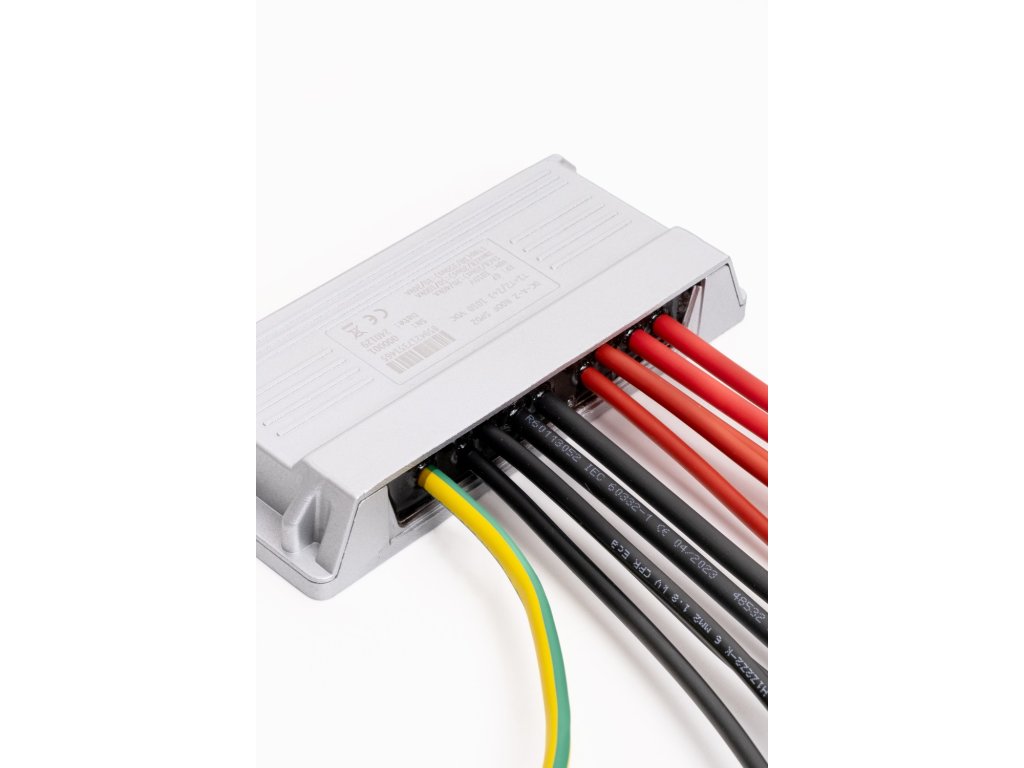

S ohľadom na jednoduchú integráciu do stringu sú tieto jednotky realizované ako priechodné - oba póly stringu sa pripoja do jednotky a oba z nich tiež vystupujú. Spojenie je zaistené klasickými MC4 konektormi (na vstupe s integrovanou poistkou) a vodičmi s prierezmi 6 mm2 (v niektorých verziách aj 10 mm2) s dvojitou izoláciou a farebným rozlíšením.

Pripojenie PE vodiča alebo spojenie s prvkami LPS je riešené na vlastnom šasi krabičky pomocou skrutky M10 (M8) cez nalisované oko na slanenom vodiči >16 mm2 alebo priamo cez T-skrutku prepojením s nosnou konštrukciou/zvodom LPS, prípadne v kombinácii .

Vlastná SPD jednotka je triedy T1 + T2, pričom vďaka nadštandardnej zvodovej odolnosti (12/25 kA) je možná aplikácia aj na strechy s menej ako 4 zvodmi (podľa STN EN 51643-32).

Vzhľadom na ich špecifickú konštrukciu a umiestnenie je nutné po každom prerušení integrovanej poistky (vplyvom zapôsobenia SPD) vykonať meranie reziduálneho prúdu pri maximálnom prevádzkovom napätí.

V prípade, že tento prúd prekročí maximálnu hodnotu, ktorú udal výrobca, je nutné vymeniť celý modul SPD. Prerušenie poistky je signalizované neprítomnosťou napätia na okruhu stringu za SPD modulom.



Technické špecifikácie

Maximálne prevádzkové DC napätie medzi L+ a L- (L+- a PE)1010 V
In (8/20 μs)

L+ alebo L- /PE 20 kA

L+- /PE 40 kA

Imax (8/20 μs)

L+ alebo L- /PE 50 kA

L+- /PE 100 kA

Imp (10/350 μs)

L+ alebo L- /PE 12,5 kA

L+- /PE 25 kA

Rozmery234x126x34,4 mm
Pripojovacie vodiče

Dĺžka: cca 25 cm;

Prierez: 6/10 mm2;

Konektory: MC4 samec/samica s integrovanou poistkou

UmiestnenieVonkajšie - montáž na nosný systém PV panelov
Menovitý skratový prúd Iscpv10 kA
Vonkajšie odpojovačepoistka integrovaná v MC4 < 30 A na vstupe
Indikácia zapôsobenia SPDpokles výstupného napätia k 0 V
Reziduálny prúdmax 50 μA
Klasifikácia podľa STN EN 61643-11 ed. 2 a STN EN 61643-31T1+T2
Vhodné pre sieťDC
Nominálny zaťažovací prúd IL

Type 1 - 30 A

Type 2 - 30 A

Type 3 - 80 A

Skratová odolnosť ISCPV

10 kA

Napäťová ochranná hladina pri In UP

< 2,3 kV

Doba odozvy tA

< 25 ns

Materiál puzdra

Alu zliatina

Stupeň ochrany krytu

IP67

Pracovná teplota ϑ

-40 ÷ 85 °C

Vlhkostný rozsah RH

0 ÷ 100 %

Prierez vodiča konektora

Prierez: 6 mm/ 10 mm2 (podľa vyhotovenia)

Uťahovací moment zemnej svorky

Podľa použitej skrutky M8/10

Spôsob montáže

FV Alu profil

Pracovná poloha

Ľubovoľná

Poruchový režim SPD

OCFM

Výmenné prevedenie

NIE

Životnosť

> 15 rokov

Dodatočné parametre

Kategória: Odpojovač solárnych panelov
Záruka: 2 roky
Hmotnosť: 2 kg
