A-Z TRADERS svodič na střechu ROOF SPD2 T1+T2 2+4 1010 VDC

Kód: DC2-4-2
€203,86 / ks €168,48 bez DPH
3 pracovné dni

Nový modelový rad SPD jednotiek pre montáž na nosnú konštrukciu samotných fotovoltaických panelov od A-Z TRADERS.

Detailné informácie

Podrobný popis

V súlade s normatívnymi požiadavkami na umiestnenie zvodičov prepätia triedy 1 blízko zvodu stringových vodičov do budovy, predstavujeme nový rad SPD jednotiek určených na inštaláciu na nosnú štruktúru fotovoltaických panelov.

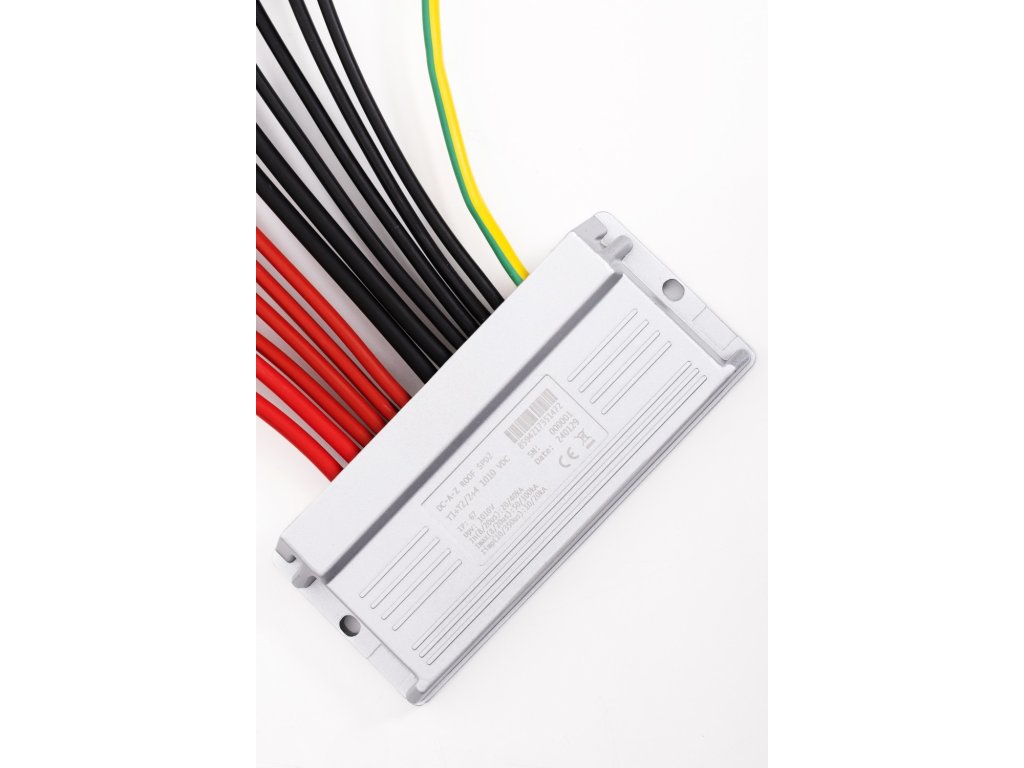

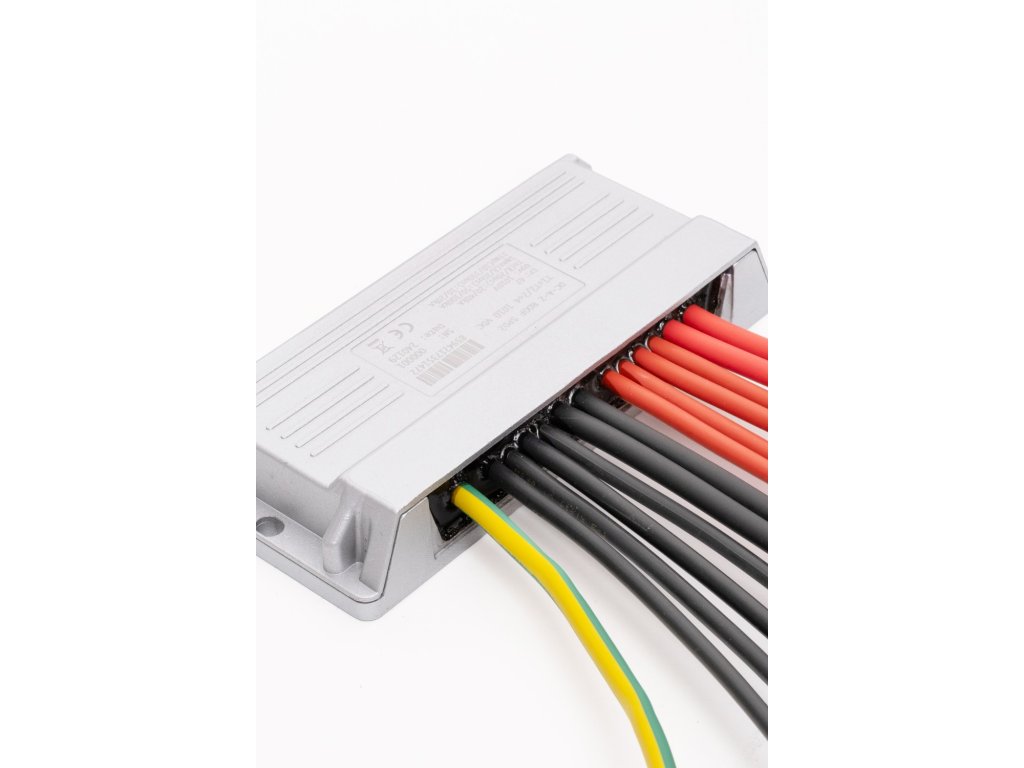

Konštrukcia je navrhnutá s ohľadom na klimatické podmienky a spôsob montáže z hliníkovej zliatiny (rovnaký materiál ako nosné profily PV panelov, takže neexistuje riziko elektrochemickej korózie). Vnútorné obvody sú hermeticky zaliate v polyuretánovej hmote s intertným plnivom, ktoré potláča horenie.

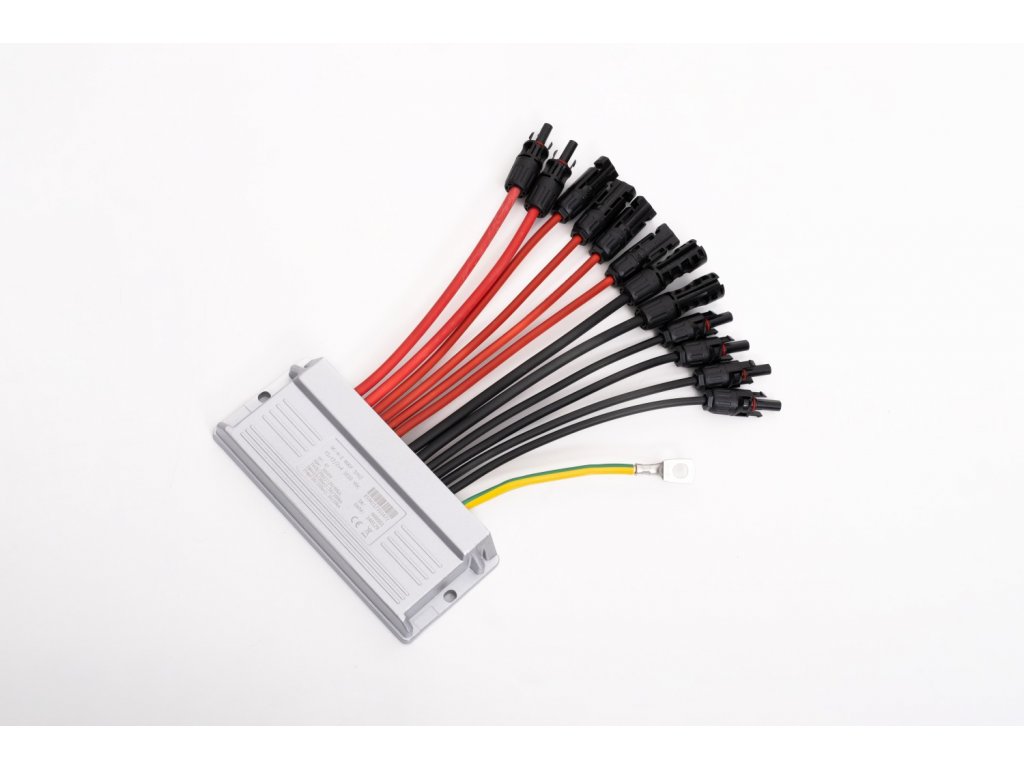

Jednotka je navrhnutá tak, aby bola ľahko implementovaná do stringu - oba póly stringu sú pripojené do jednotky a oba z nich tiež vystupujú. Spojenie je vykonané pomocou štandardných MC4 konektorov (na vstupe s integrovanou poistkou) a vodičmi s prierezom 6 mm2 (v niektorých verziách aj 10 mm2) s dvojitou izoláciou a farebným rozlíšením.

Pripojenie PE vodiča alebo spojenie s prvkami LPS je prevedené na vlastnom šasi krabičky pomocou skrutky M10 (M8) cez nalisované oko na slanenom vodiči >16 mm2 alebo priamo cez T-skrutku prepojením s nosnou konštrukciou/zvodom LPS, prípadne v kombinácii .

Samotná SPD jednotka je triedy T1 + T2 a vďaka nadštandardnej zvodovej odolnosti (12/25 kA) je možné ju aplikovať aj na strechy s menej ako 4 zvodmi (podľa STN EN 51643-32).

Vzhľadom na špecifickú konštrukciu a umiestnenie je po každom prerušení integrovanej poistky (spôsobenej pôsobením SPD) nutné vykonať meranie reziduálneho prúdu pri maximálnom prevádzkovom napätí.

Ak je hodnota vyššia ako maximálna hodnota udaná výrobcom, je nutné vymeniť celý SPD modul. Indikácia prerušenia poistky je neprítomnosť napätia na okruhu stringu za SPD modulom.



Technické špecifikácie

Maximálne prevádzkové DC napätie medzi L+ a L- (L+- a PE)1010 V
In (8/20 μs)

L+ alebo L- /PE 20 kA

L+- /PE 40 kA

Imax (8/20 μs)

L+ alebo L- /PE 50 kA

L+- /PE 100 kA

Imp (10/350 μs)

L+ alebo L- /PE 12,5 kA

L+- /PE 25 kA

Rozmery234x126x34,4 mm
Pripojovacie vodiče

Dĺžka: cca 25 cm;

Prierez: 6/10 mm2;

Konektory: MC4 samec/samica s integrovanou poistkou

UmiestnenieVonkajšie - montáž na nosný systém PV panelov
Menovitý skratový prúd Iscpv10 kA
Vonkajšie odpojovačepoistka integrovaná v MC4 < 30 A na vstupe
Indikácia zapôsobenia SPDpokles výstupného napätia k 0 V
Reziduálny prúdmax 50 μA
Klasifikácia podľa STN EN 61643-11 ed. 2 a STN EN 61643-31T1+T2
Vhodné pre sieťDC
Nominálny zaťažovací prúd IL

Type 1 - 30 A

Type 2 - 30 A

Type 3 - 80 A

Skratová odolnosť ISCPV

10 kA

Napäťová ochranná hladina pri In UP

< 2,3 kV

Doba odozvy tA

< 25 ns

Materiál puzdra

Alu zliatina

Stupeň ochrany krytu

IP67

Pracovná teplota ϑ

-40 ÷ 85 °C

Vlhkostný rozsah RH

0 ÷ 100 %

Prierez vodiča konektora

Prierez: 6 mm/ 10 mm2 (podľa prevedenia)

Uťahovací moment zemnej svorky

Podľa použitej skrutky M8/10

Spôsob montáže

FV Alu profil

Pracovná poloha

Ľubovoľná

Poruchový režim SPD

OCFM

Výmenné prevedenie

NIE

Životnosť

> 15 rokov

Dodatočné parametre

Kategória: Ističe
Záruka: 2 roky
Hmotnosť: 2 kg
