A-Z TRADERS Rozvádzač DC9, T1+T2 IKA
Kód: R-FVE-DC9T1 IKAPodrobný popis

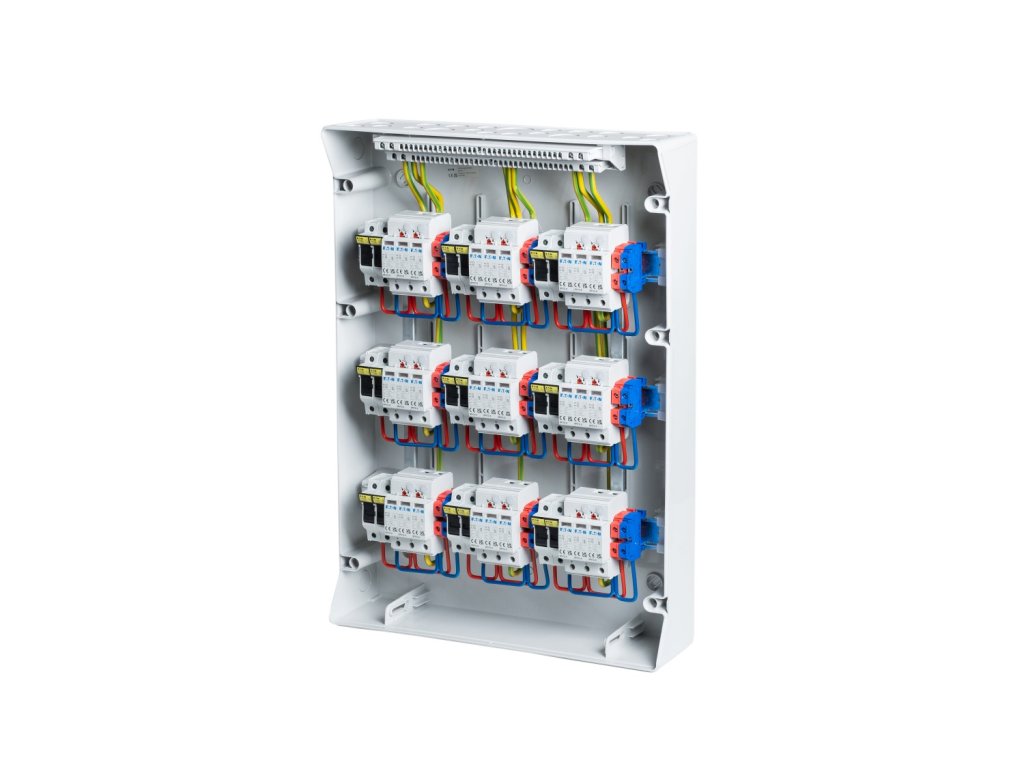

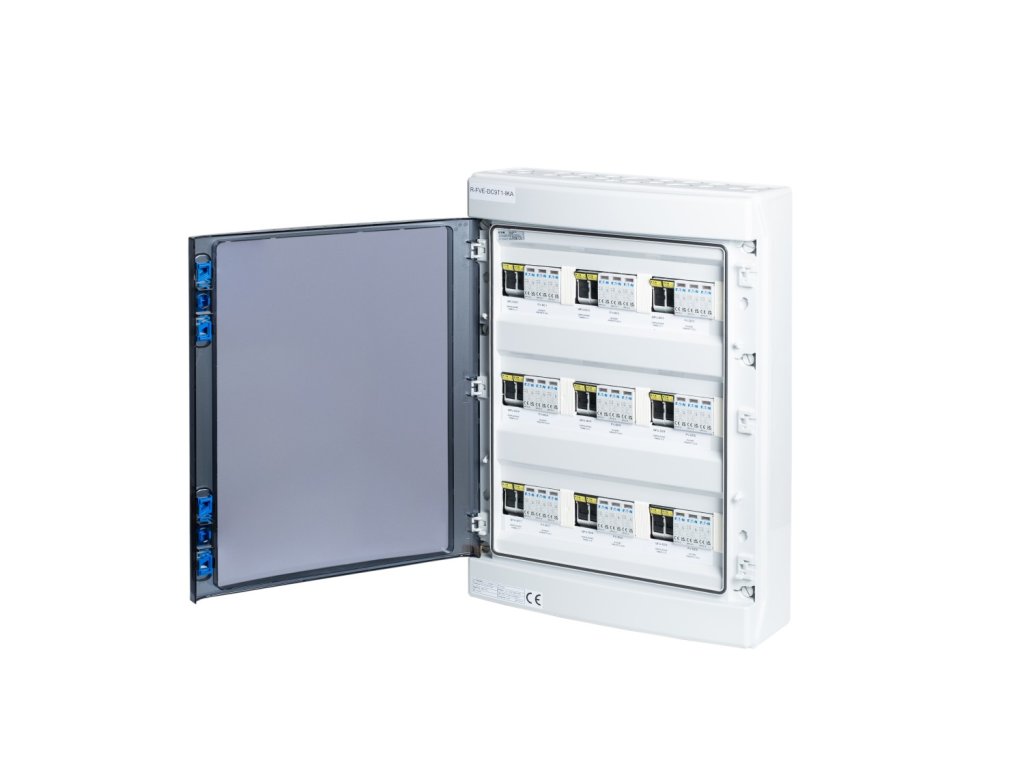

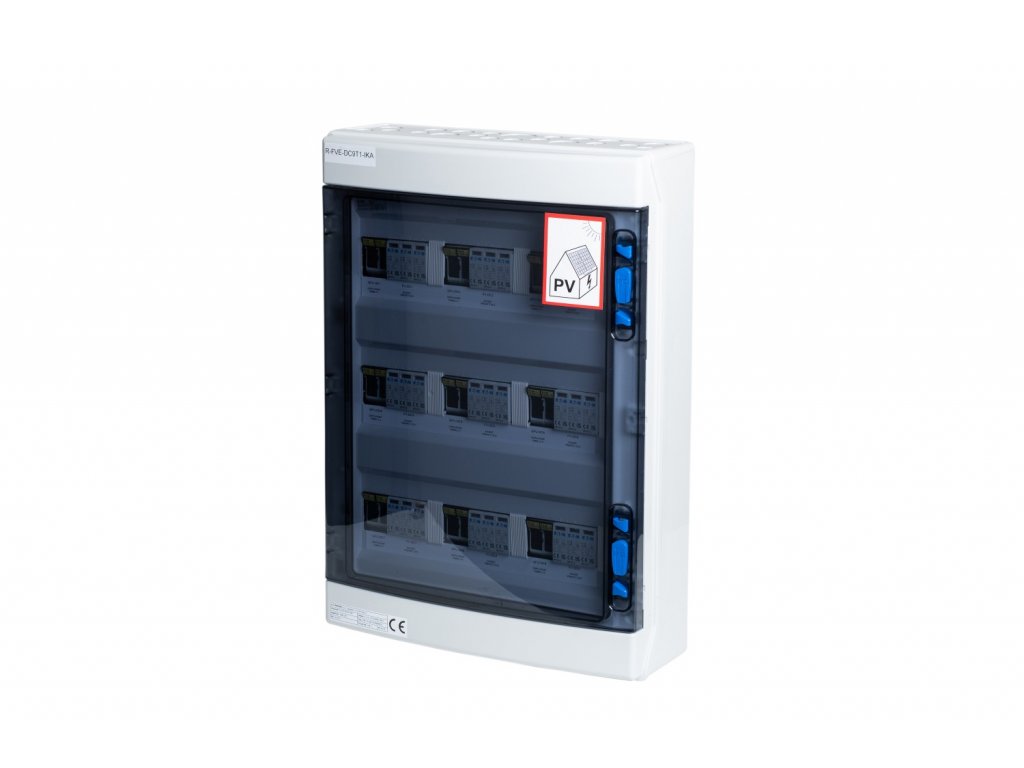

DC rozvádzač s certifikáciou IP65/20 je určený pre montáž na stenu a slúži ako vstupný rozvádzač pre fotovoltaické panely pripojené k striedaču v rámci celého portfólia fotovoltaických elektrární. Zvlášť je vhodný na použitie s ďalšími rozvádzačmi, ako je napríklad model EATON IKA-3/54-ST.
Jeho hlavnou výhodou je kompaktný rozmer a možnosť kombinácie s ostatnými AC rozvádzačmi vedľa seba alebo pod sebou, čo umožňuje inštaláciu aj v priestorovo obmedzených podmienkach.

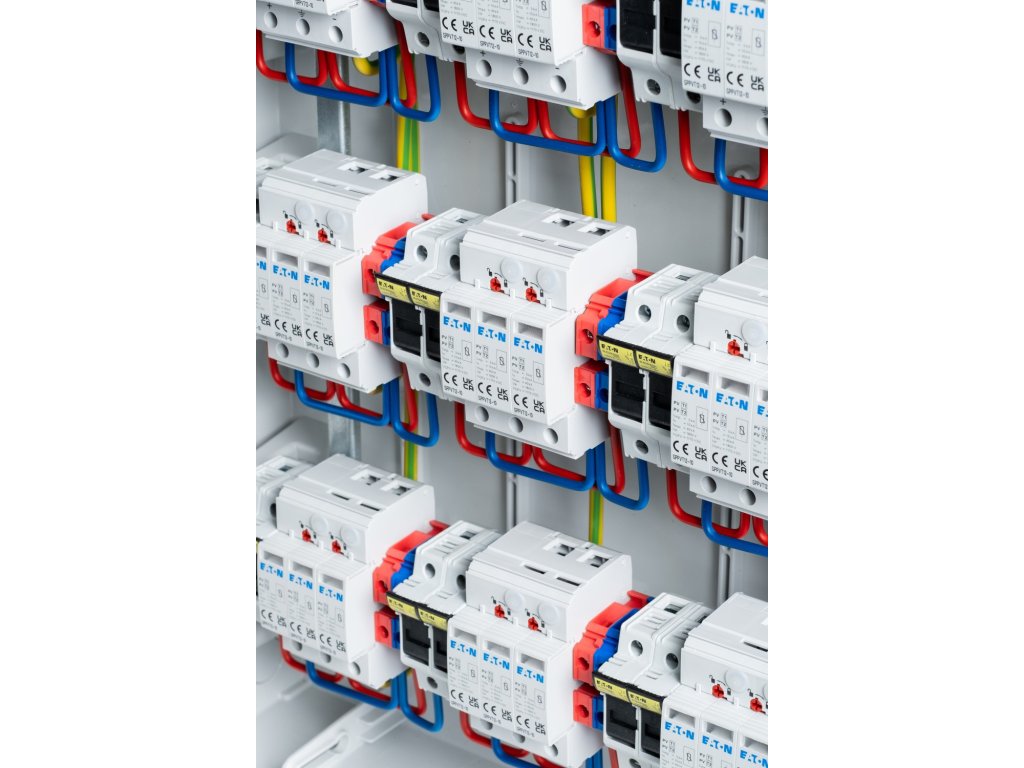

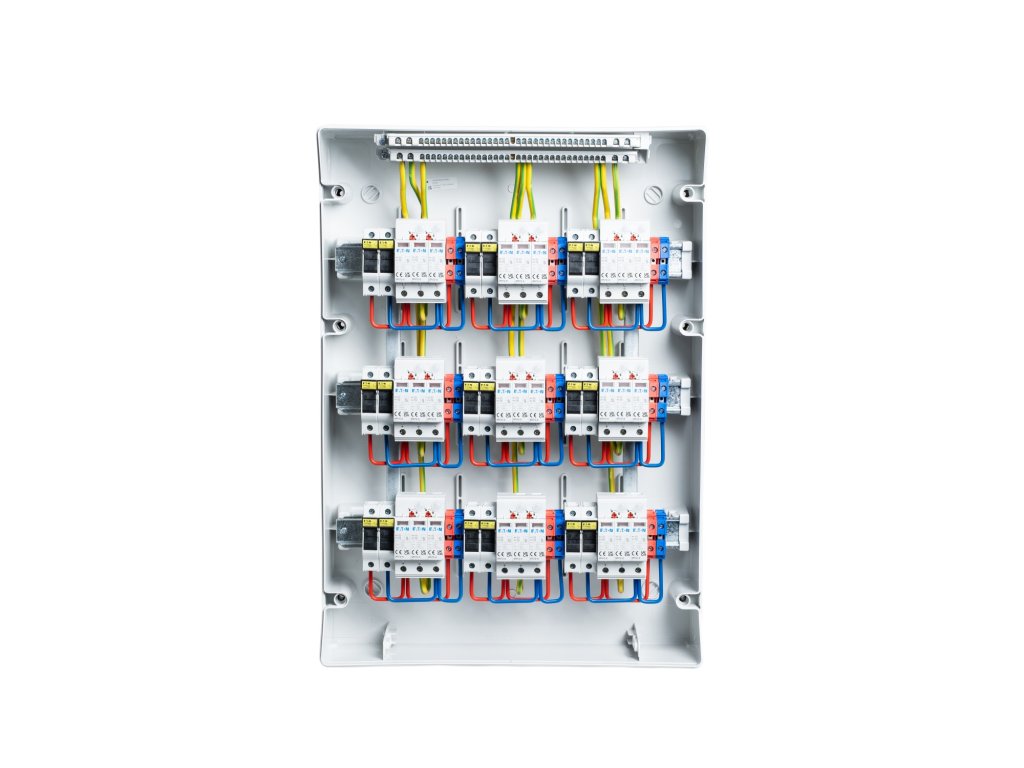

V rozvádzači sú osadené zvodiče prepätia DC - T1+T2 a poistkové vypínače vrátane gPV poistiek pre zaistenie DC vstupu do striedača.
Je vhodné kombinovať tento DC rozvádzač s rozvádzačmi pre striedavú časť inštalácie, ktoré sú osadené v rozvádzačoch EATON IKA, napríklad R-AC-80-N0-IKA.
Dokumenty
Montážní návod R-FVE-DC9- Ověření-Návrhu_Zákaznické-Řešení__DV3E3E562_IKA-OT-ST
- R-FVE-DC9T1-IKA-CAD_1_ze_2
- R-FVE-DC9T1-IKA-CAD_2_ze_2
- R-FVE-DC9T1-IKA Oteplení
- R-FVE-DC9T1-IKA Prohlášení o shodě, ověření návrhu
- R-FVE-DC9T1-IKA Rozměrový výkres
- Uživatelský návod R-FVE-DC9
Súpis komponentov
| Kod | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Zvodič prepätia T1+T2 (I+II, B+C), fotovoltaické aplikácie 1000V DC, max.zkrat.prúd 1000A | 9 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rýchla valcová poistka pre fotovoltaiku, (norma UL), 10x38mm, 1100V DC, 15A | 18 |
| CHPV2U | EATON | CHPV2U | Poistkový odpojovač, fotovoltaické aplikácie, 2-pole, 1000V AC / 30A, C10 (10x38mm) | 9 |
Dodatočné parametre
| Kategória: | Rozvádzač pre fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 7.8 kg |
-
