A-Z TRADERS Rozvádzač R-AC-20-N0

Podrobný popis

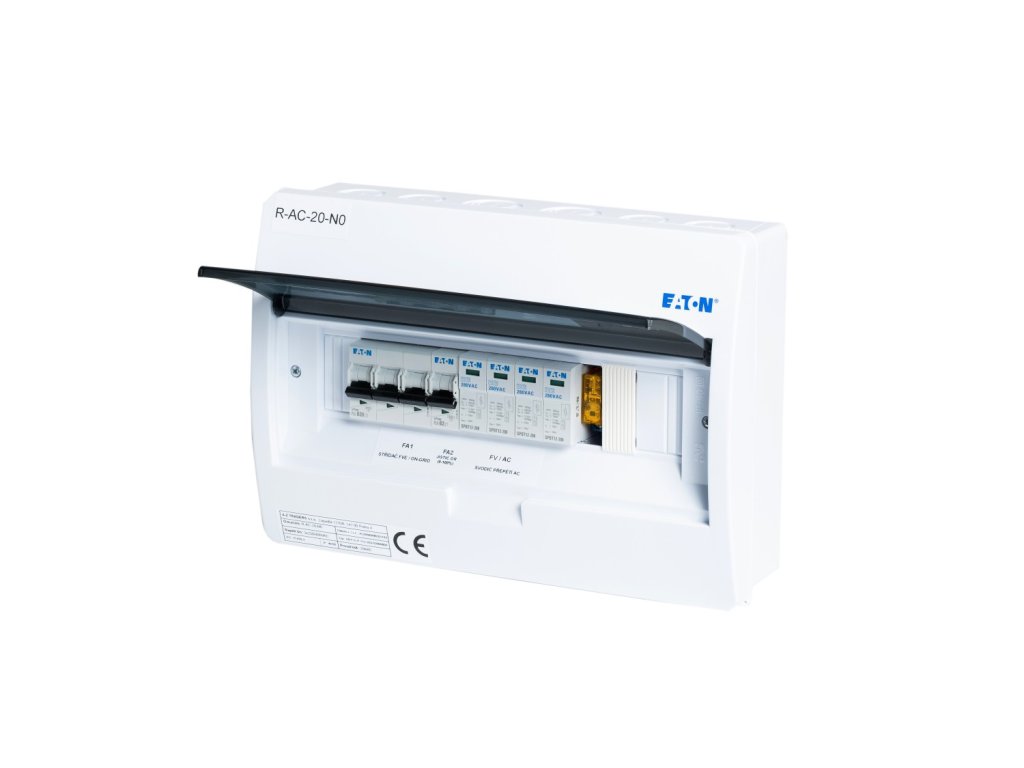

AC rozvádzač určený pre montáž na stenu s ochranou IP40/20C slúži ako vstupný rozvádzač pri striedači pre trojfázové fotovoltaické elektrárne, typicky pre striedače ako sú GOODWE, SOLAX, GROWATT, WATTSONIC a ďalšie.

Hlavnou výhodou tohto rozvádzača je jeho malé rozmery a možnosť "skladania" s ostatnými AC rozvádzačmi vedľa seba alebo pod seba, čo umožňuje inštaláciu aj v priestorovo obmedzených miestach.

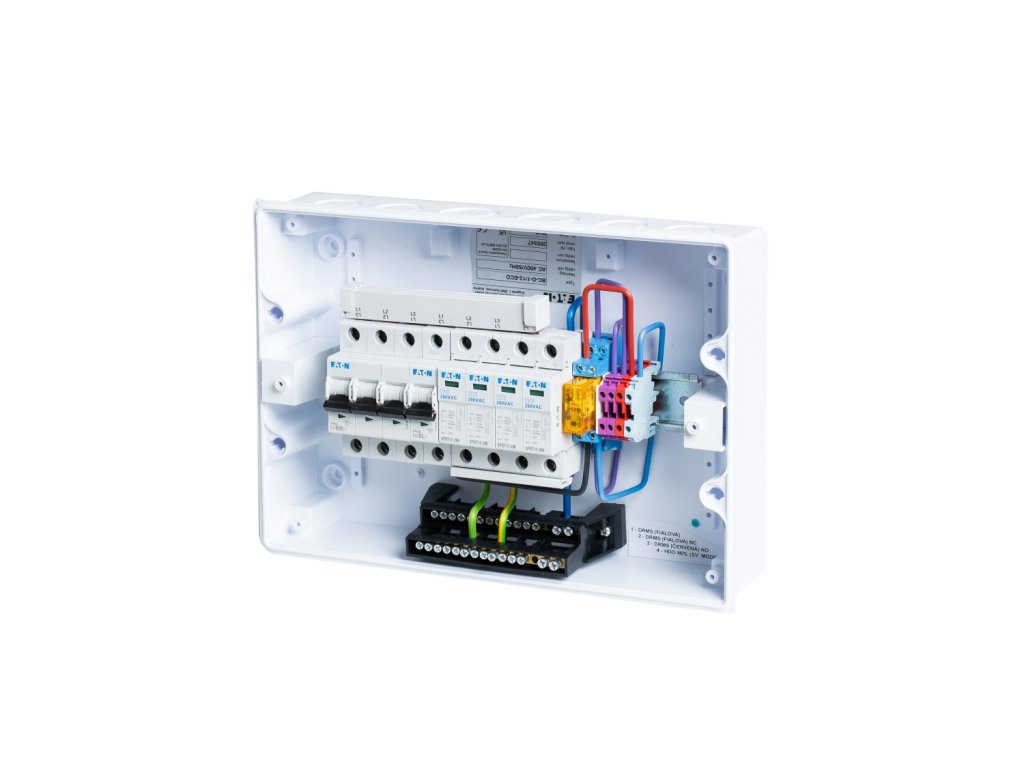

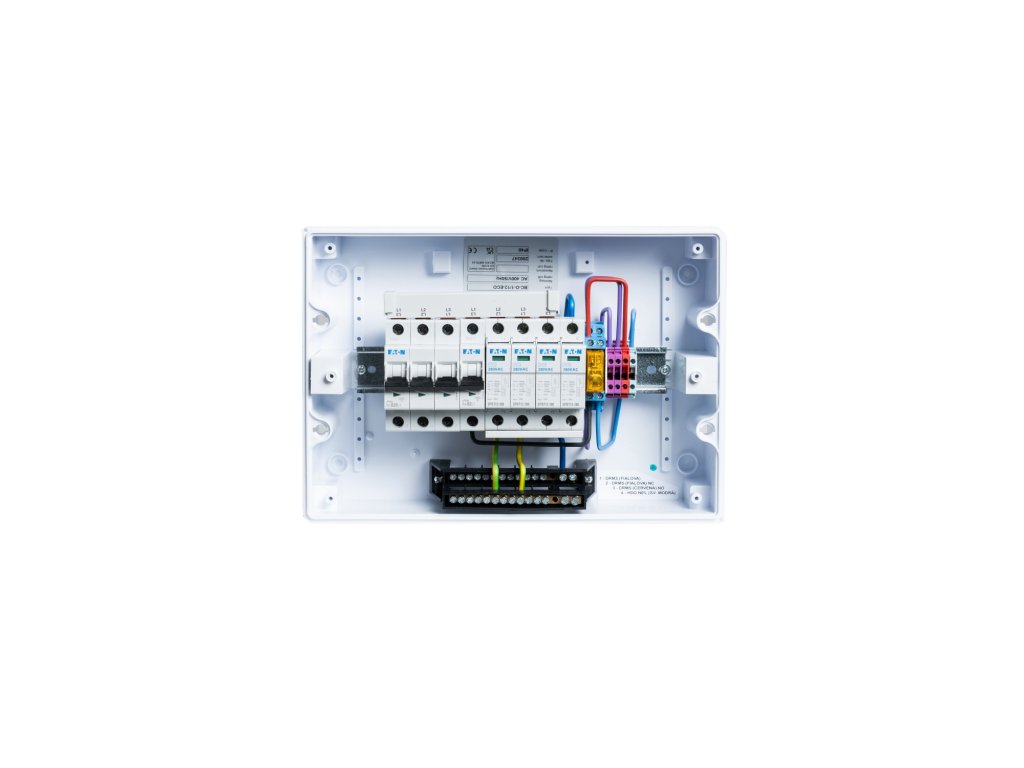

V rozvádzači je osadený zvodič prepätia AC T1+T2, istič B20/3 pre istenie vstupu do striedača. Ďalej je tu istič B2/1, ktorý zaisťuje ochranu PATICE / RELE Finder. Tieto zariadenia zaistia N0% pre splnenie podmienok distribúcie, a to vďaka tomu, že obsahujú ako NC (Normally Closed), tak NO (Normally Open) kontakty a stred. Tým je zaistené použitie pre všetky typy meničov dostupných na trhu.

Je vhodné kombinovať tento rozvádzač s rozvádzačmi R-FVE-DC1T1 a R-FVE-DC2T1 pre jednosmernú časť inštalácie, a s rozvádzačmi R-FVE-M5+P3F pre zálohované okruhy s manuálnym prepínačom (premostenie striedača) a chráničom, alebo s rozvádzačom R-FVE-Z3 s prúdovým chráničom, zásuvkami a ističmi.

Dokumenty

•  R-AC-20-N0-CAD
•  R-AC-20-N0 Oteplenie
•  R-AC-20-N0 Vyhlásenie o zhode, overenie návrhu
•  R-AC-20-N0 Rozmerový výkres

Súpis komponentov
