A-Z TRADERS Rozvádzač R-FVE-D1
Kód: R-FVE-D1Podrobný popis

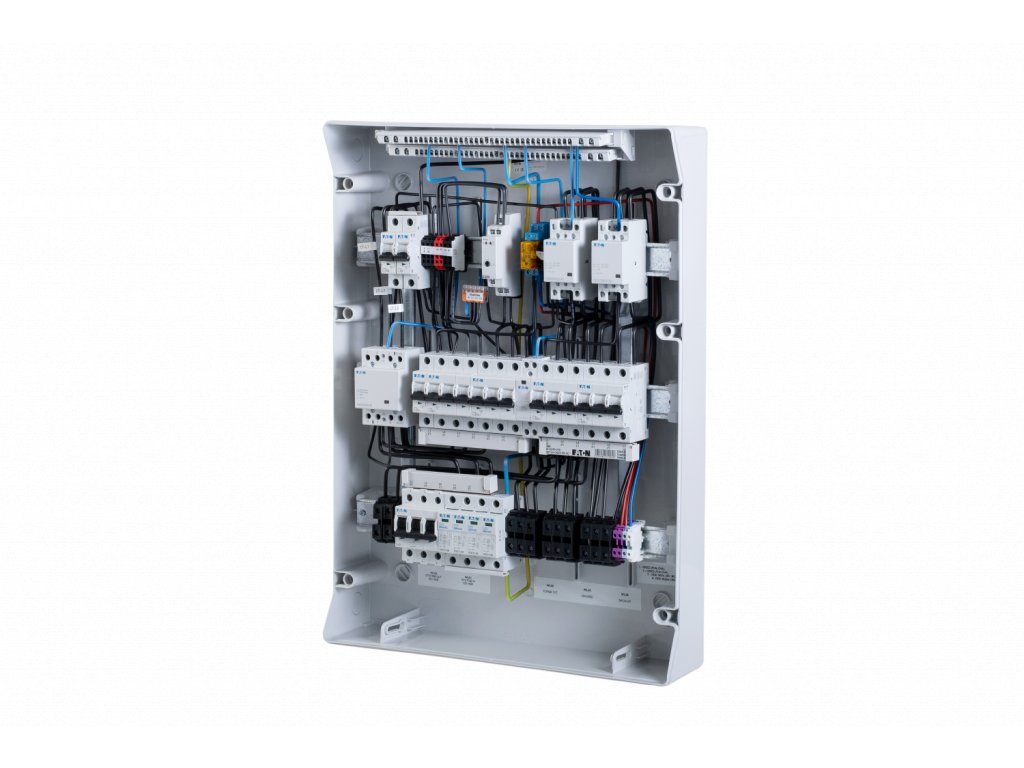

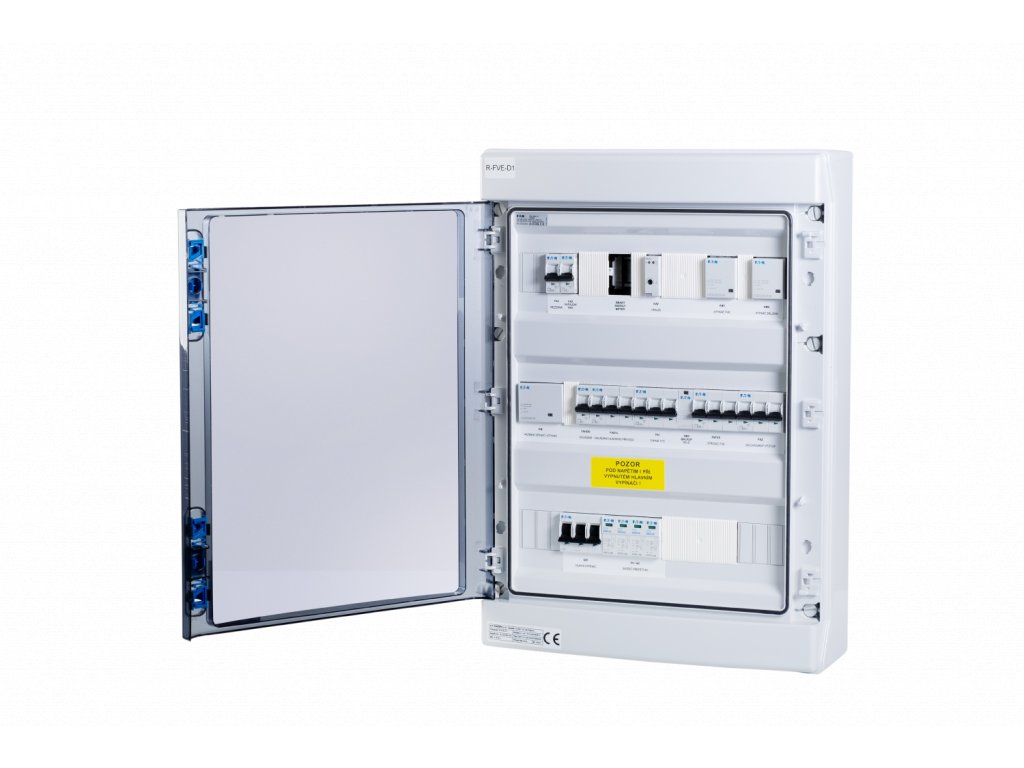

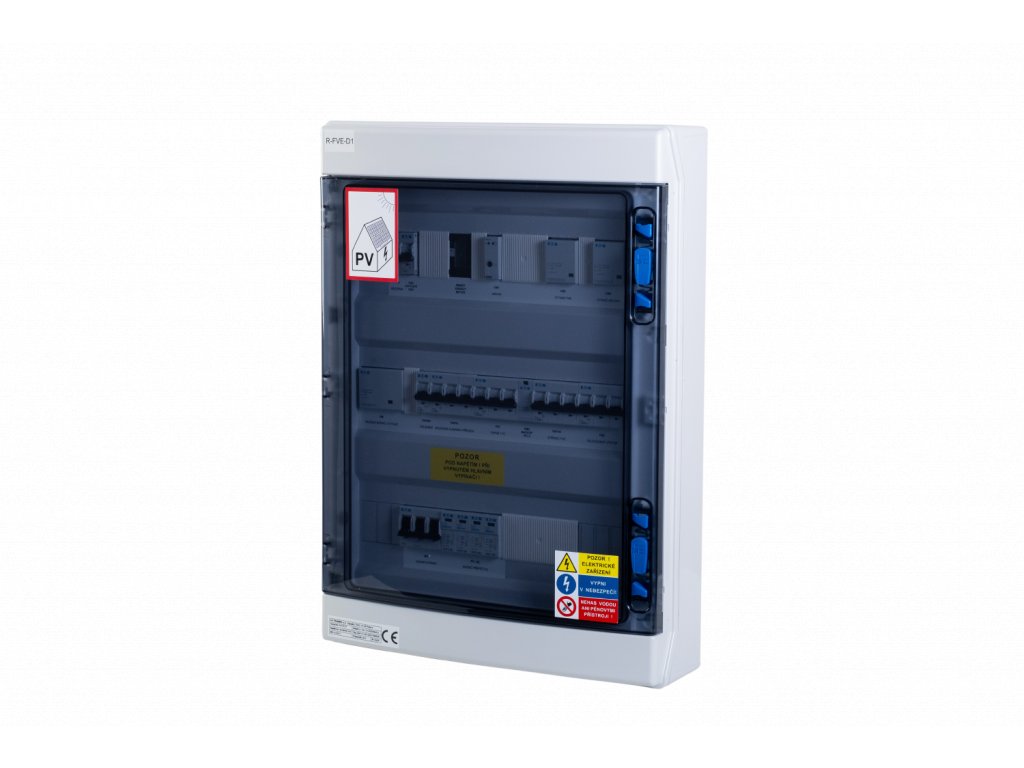

AC rozvádzač s certifikáciou IP65 je určený na montáž na stenu a slúži na obsluhu trojfázovej fotovoltaickej elektrárne, typicky so striedačom GoodWe s výkonmi od 4 do 10 kW (modely 4K-ET až 10K-ET).
Jeho hlavnou výhodou je automatické prepínanie medzi bežnou prevádzkou zo siete a záložnou prevádzkou. Pri výpadku elektrickej energie je nevyhnutné sledovať zaťaženie, aby nedošlo k preťaženiu, pretože funkcia tohto rozvádzača prepne celý dom na záložné napájanie striedačom.
Ďalšou výhodou je minimálny zásah do rozvádzača zákazníka - Smartmeter (meranie striedača), spoločné rozvodné miesto a všetky ističe sú súčasťou tohto rozvádzača. Stačí teda urobiť spojenie medzi hlavným rozvádzačom a umiestnením technológie. V rozvádzači je pripravené aj krízové odpojenie striedača HDO (N0%). Rozvádzač R-FVE-D1 je navrhnutý s hlavným ističom v stĺpci do ističa B40/3.
Poznámka: Smartmeter nie je súčasťou dodávky od spoločnosti A-Z TRADERS s.r.o. Pokiaľ zákazník dodá Smartmetre, sme schopní ich osadiť do rozvádzačov.
Pri prepnutí dochádza k miernemu časovému oneskoreniu (prepnutiu stýkačov), takže sa jedná o riešenie so zanedbateľným výpadkom zálohy.
Dokumenty
Montážní návod R-FVE-D1 v.2 - oteplení R-FVE-D1
- Prohlášení o shodě R-FVE-D1
- R-FVE-D1 Pohled, rozměry
- Rozpiska_R-FVE-D1
- Schema R-FVE-D1
Súpis komponentov
| Kod | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 158331 | EATON | SPBT12-280/4 | Zvodič prepätia triedy T1+T2 (B+C), 4-pólová sada pre TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 286521 | EATON | PL6-B16/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=16A | 1 |
| 3722 | ELKO EP | HRN-55 | Sledovacie napäťové relé | 1 |
| 40.52.8.230.0000 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Rele 1NC, 1NO | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Inštalačný stýkač, 230VAC/50Hz,1S,1R, 25A | 1 |
| 248847 | EATON | Z-SCH230/25-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286589 | EATON | PL6-B16/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=16A | 1 |
| 286516 | EATON | PL6-B2/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=2A | 1 |
| 286590 | EATON | PL6-B20/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
Dodatočné parametre
| Kategória: | Rozvádzač pre fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 12.1 kg |
-
