A-Z TRADERS Rozvádzač R-FVE-G1 – trieda ochrany I+II (bez AC Zvodiča)
Kód: R-FVE-G1Podrobný popis

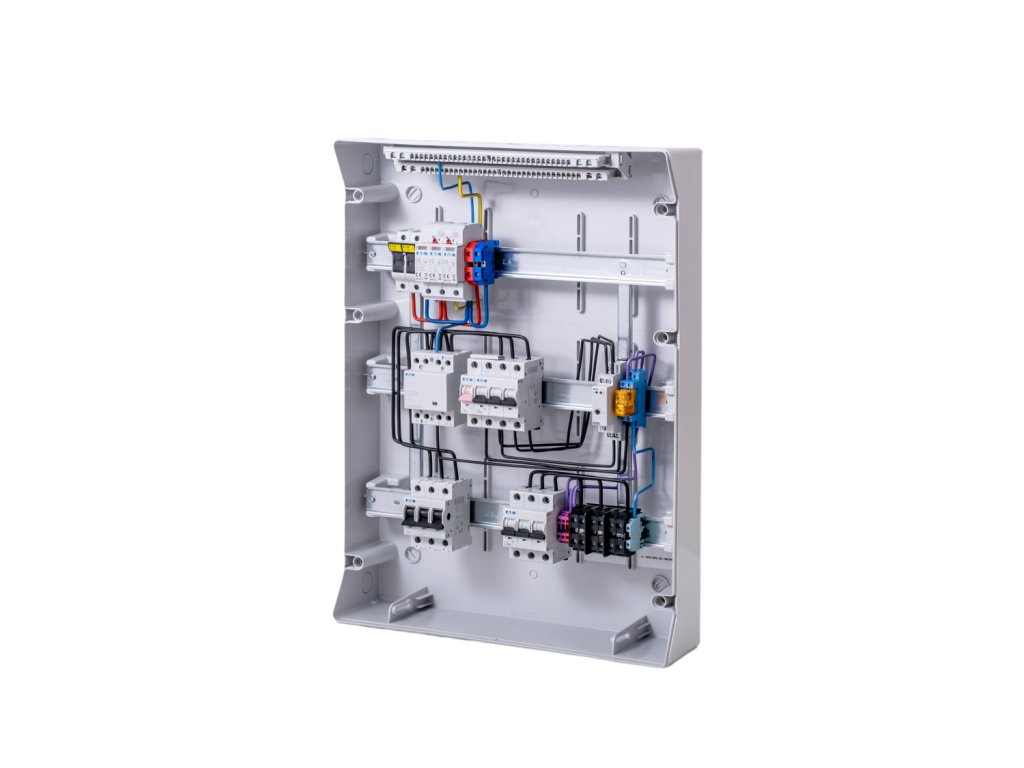

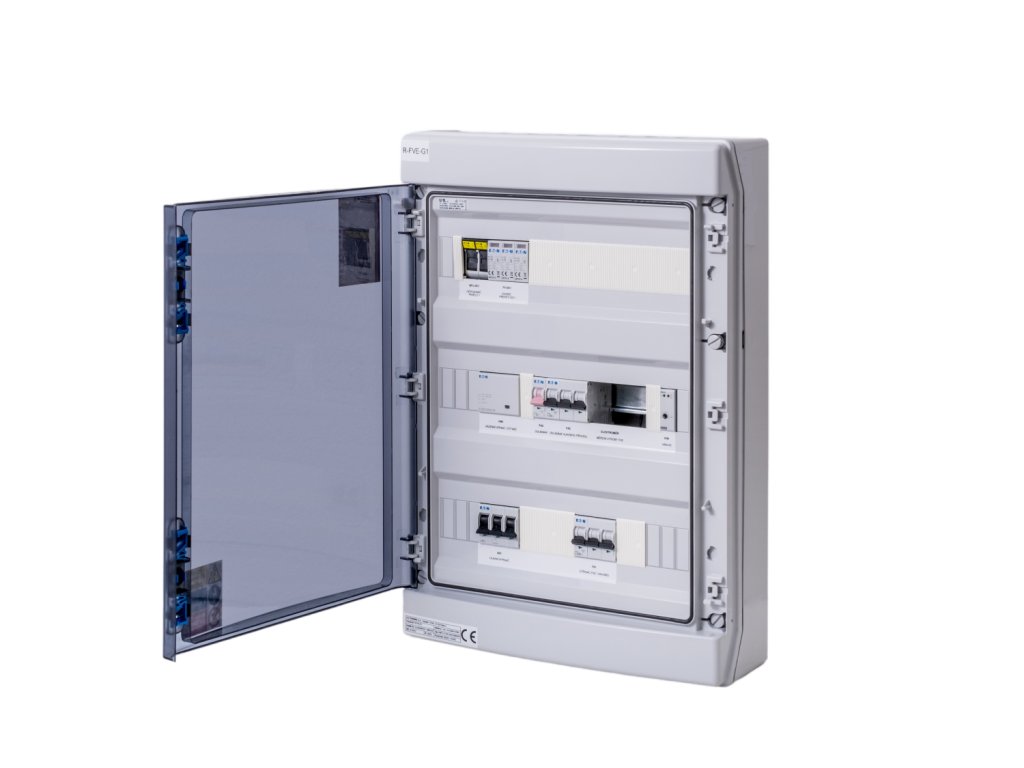

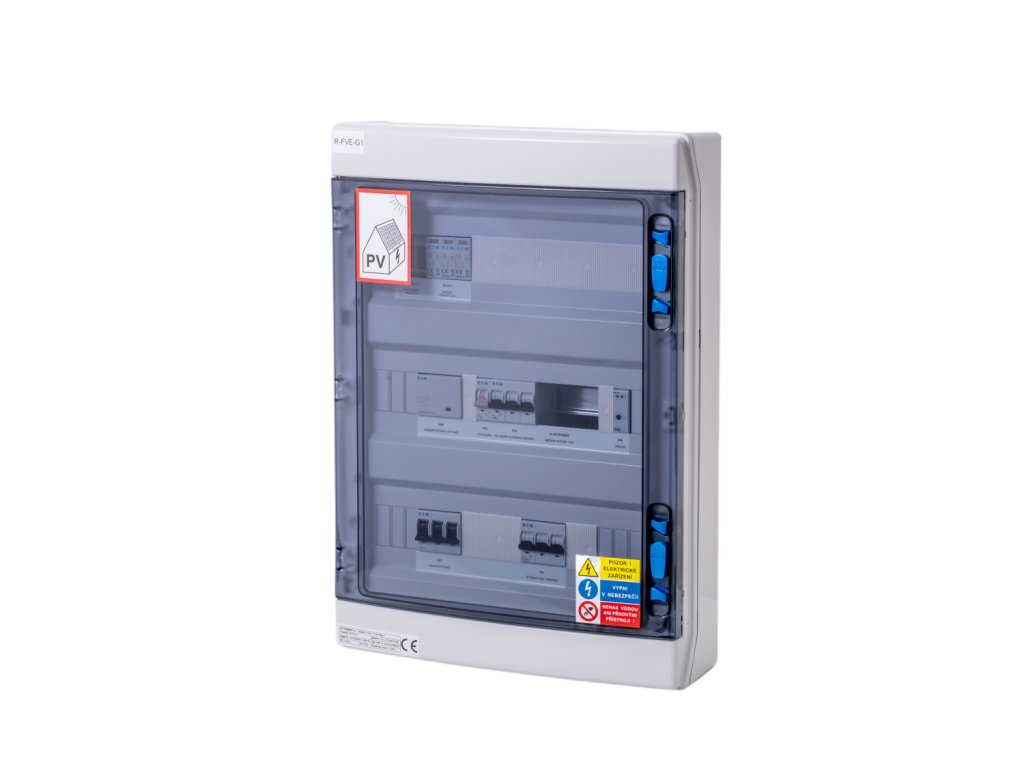

AC+DC rozvádzač určený na montáž na stenu so stupňom krytia IP65 je navrhnutý pre prevádzku trojfázových fotovoltických elektrární, typicky s využitím meničov GROWATT alebo iných meničov s priamym meraním. Jeho nepopierateľnou výhodou je minimálny zásah do rozvádzača zákazníka – meranie meniča prebieha priamo tu, spoločné rozvádzacie miesto a všetko istenie sú integrované v tomto rozvádzači. Stačí teda vytvoriť spojenie medzi hlavným rozvádzačom a umiestnením technológie.
Rozvádzač je vybavený aj krízovým odpojením meniča HDO (N0%). Rozvádzač R-FVE-G1 je navrhnutý pre hlavný istič s maximálnym prúdom 40A. Obsahuje tiež DC poistkové spínače a zvodiče prepätia. Tento rozvádzač však nezahŕňa AC zvodič prepätia.
Dokumenty
Zoznam komponentov
| Kód | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 |
| 3722 | ELKO EP | HRN-55 | Strážne napäťové relé | 1 |
| 40528230 + 95.65 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Finder RELE | 1 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stykač, 230VAC/50Hz, 4S, 40A | 1 |
| 177256 | EATON | SPPVT12-10-2+PE | Zvodič prepätia T1+T2 (I+II, B+C), fotovoltické aplikácie 1000V DC, max. skratový prúd 1000A | 1 |
| 2625085 | EATON/ETI/OEZ | CH10x38 gPV 15A/1000V DC | Ultra rýchla valcová poistka pre fotovoltiku, (norma UL), 10x38mm, 1100V DC, 15A | 2 |
| CHPV2U | EATON | CHPV2U | Poistkový odpájač, fotovoltické aplikácie, 2-pólový, 1000V AC / 30A, C10 (10x38mm) | 1 |
Dodatočné parametre
| Kategória: | Rozvádzač pre fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 75.5 kg |
| EAN: | 8594217350246 |
-
Montážní návod R-FVE-G1(G2)
-
R-FVE-G1-CAD
-
R-FVE-G1-G2 Prohlášení o shodě, ověření návrhu, oteplení
-
R-FVE-G1_pohled
-
Uživatelský návod R-FVE-G1(G2)
