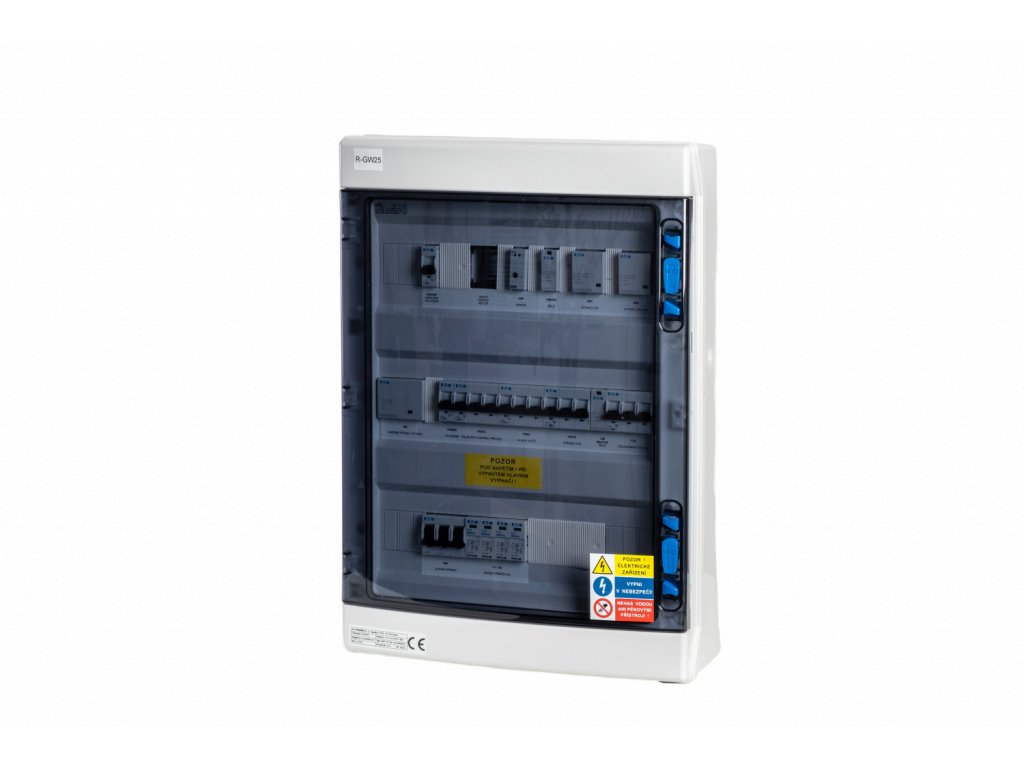

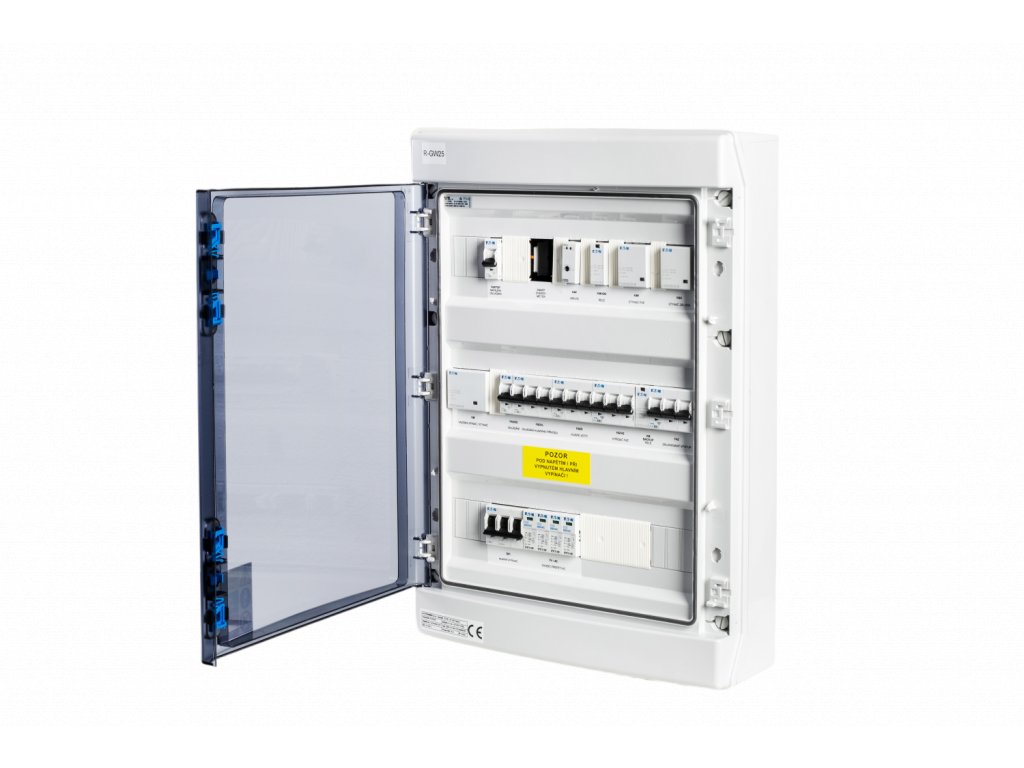

A-Z TRADERS Rozvádzač R-FVE-GW40 – trieda ochrany I+II
Kód: R-FVE-GW40Súvisiaci tovar
Podrobný popis
Jeho hlavnou výhodou je automatické prepnutie medzi štandardnou prevádzkou zo siete a zálohou. Pri výpadku elektrickej energie je dôležité sledovať zaťaženie, aby nedošlo k preťaženiu, pretože funkcia tohto rozvádzača prepne na záložné napájanie celého domu. Ďalšou výhodou je minimálny zásah do rozvádzača zákazníka – meranie striedača (Smartmeter), spoločné rozpadové miesto a všetky istenia sú súčasťou tohto zariadenia. Stačí teda vytvoriť slučku medzi hlavným rozvádzačom a umiestnením technológie. Rozvádzač je tiež pripravený na krízové odpojenie striedača HDO (N0%) a je možné ho vybaviť FIRE-SAFETY riešením. Typ GW40 je navrhnutý pre hlavný istič v stĺpiku 40 ampéroch. Pri prepnutí dochádza k mierne časové oneskorenie (prepnutie stýkačov), takže nejde o bezvýpadkové riešenie zálohy.
Je to zaujímavé zariadenie, ktoré pomáha optimalizovať prevádzku fotovoltaickej elektrárne a zaisťuje spoľahlivú zálohu v prípade výpadku siete.
Dokumenty

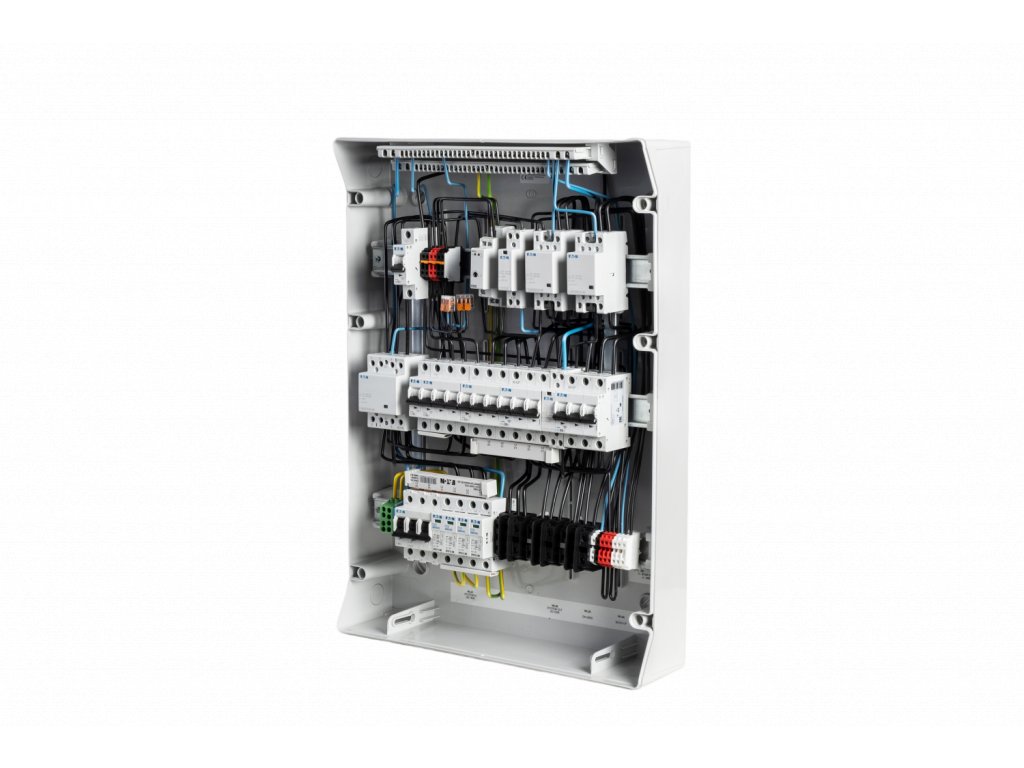

Súpis komponentov
| Kod | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 158331 | EATON | SPBT12-280/4 | Zvodič prepätia triedy T1+T2 (B+C), 4-pólová sada pre TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 3722 | ELKO EP | HRN-55 | Sledovacie napäťové relé | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Inštalačný stýkač, 230VAC/50Hz,1S,1R, 25A | 2 |
| 248847 | EATON | Z-SCH230/25-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286593 | EATON | PL6-B40/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=40A | 1 |
| 286590 | EATON | PL6-B20/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
Dodatočné parametre
| Kategória: | Rozvádzač pre fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 8.4 kg |
| EAN: | 8594217350284 |
-
GW-40A_pohled
-
Montážní návod R-FVE-GW
-
R-GW40-CAD
-
R-GW40 Prohlášení o shodě, ověření návrhu, oteplení
-
Uživatelský návod R-GW
