A-Z TRADERS Rozvádzač R-FVE-M5+P3F
Kód: R-FVE-M5-P3FPodrobný popis

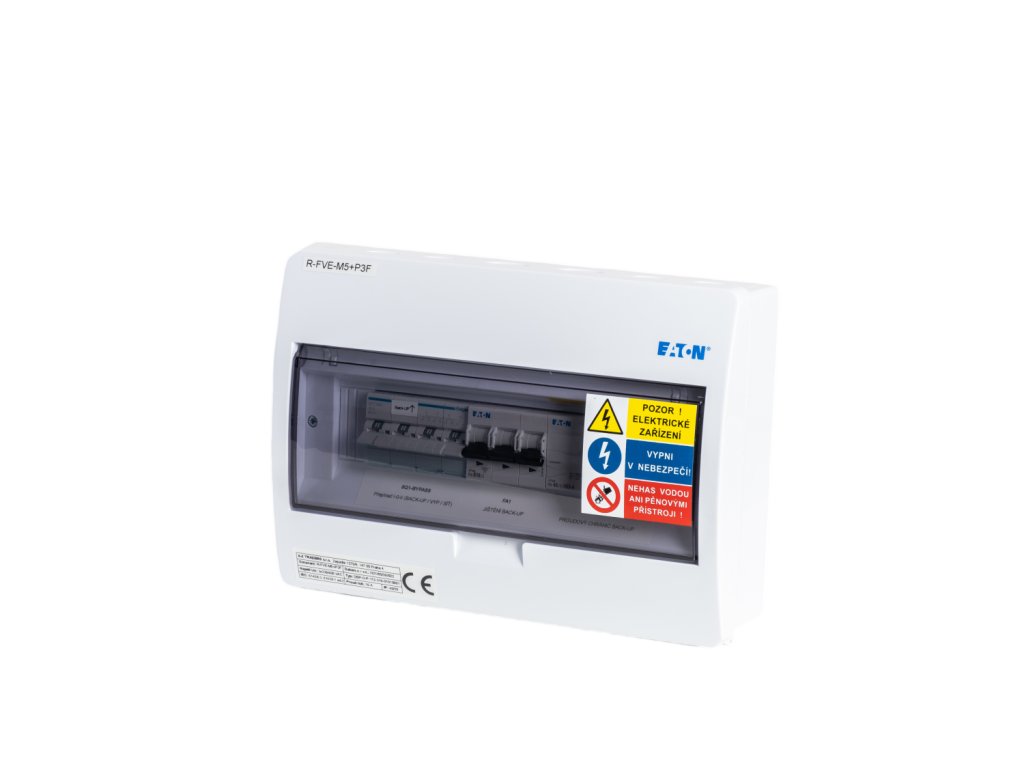

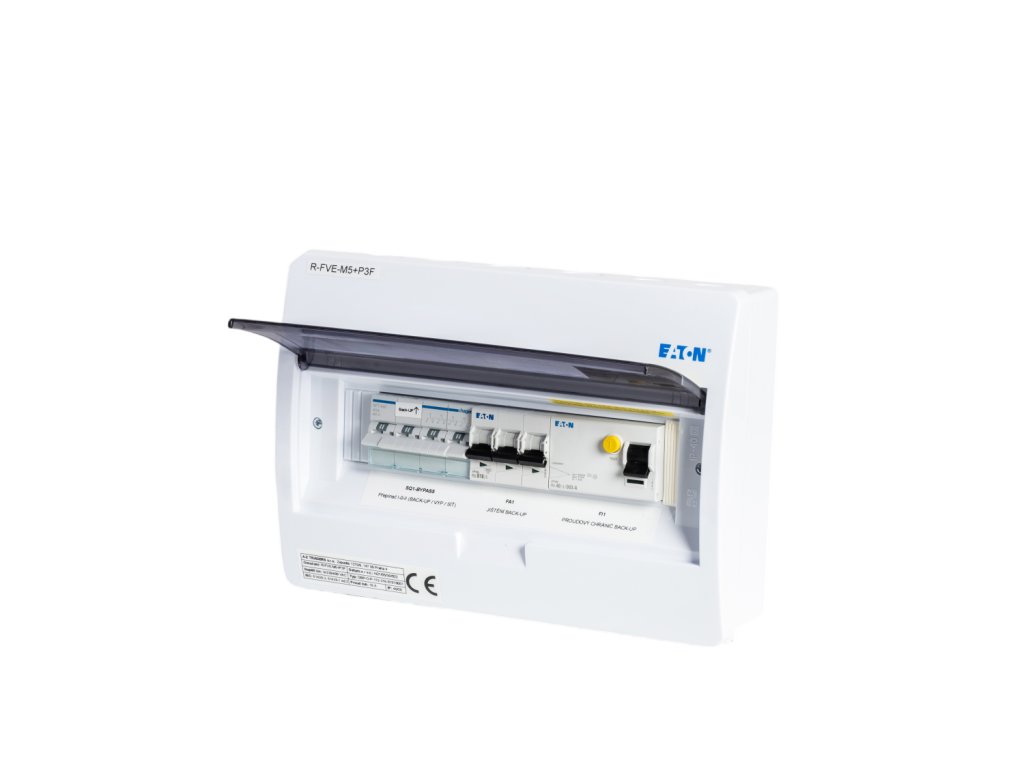

AC rozvádzač určený na montáž na stenu, IP40/20, slúži ako výstupný rozvádzač pri meničoch pre trojfázové fotovoltické elektrárne, typicky pre menič 4 až 10K-ET. Jeho hlavnou výhodou je kompaktný rozmer a možnosť „skladania“ s ostatnými AC rozvádzačmi vedľa seba alebo pod seba, čo umožňuje inštaláciu aj v priestorovo obmedzených miestach.

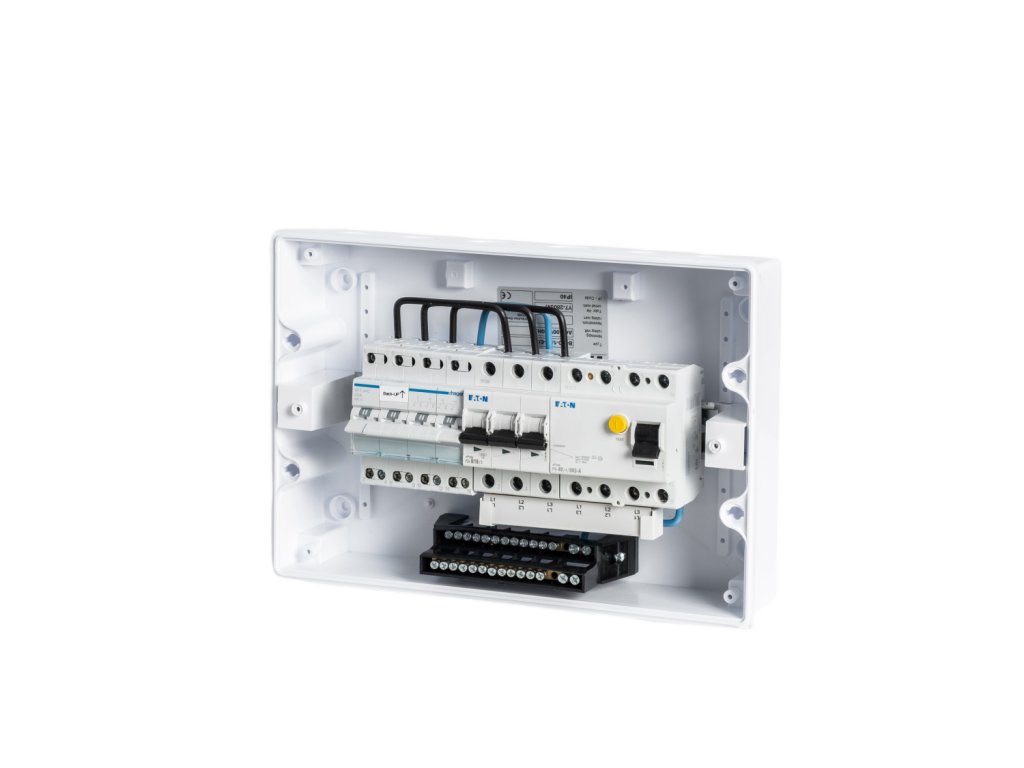

V rozvádzači je osadený istič B16/3 na istenie výstupu zo zálohy meniča, prúdový chránič typu A a štvorpolohový manuálny prepínač na premostenie zálohovaných okruhov počas servisu alebo pri vypnutí meniča.
Je vhodné kombinovať tento rozvádzač s rozvádzačmi R-FVE-DC1 a R-FVE-DC2 pre jednosmernú časť inštalácie a s rozvádzačom R-FVE-M4, ktorý je určený pre vstup meniča.
Dokumenty
R-FVE-M5 P3F rozmerový výkres - R-FVE-M5 P3F Vyhlásenie o zhode, overenie návrhu, oteplenie
- R-FVE-M5 P3F CAD
Zoznam komponentov
| Kód | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 280347 | EATON | BC-O-1/12-ECO | Rozvodnica NA omietku, priehľadné plastové dvere, 1 rad, 12 modulov | 1 |
| 286589 | EATON | PL6-B16/3 | Isti č PL6, char B, 3-pólový, Icn=6kA, In=16A | 1 |
| 112933 | EATON | PF6-40/4/003-A | Chránič Ir=250A, typ A, 4-pólový, Idn=0.03A, In=40A | 1 |
| SFT440 | HAGER | PREPÍNAČ SIETE SFT440 (I-0-II) 4P/40A | Skupinový prepínač (I-0-II) 4P / 40A – výstupný kontakt hore | 1 |
Dodatočné parametre
| Kategória: | Rozvádzač pre fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 2 kg |
| EAN: | 8594217350338 |
-
