S-BOX FOXESS - protipožární odpínač

Kód: 255690/S-B 255690/S-B2 Zvoľte variant
€276,17 €361,28 od €276,17 €228,24 bez DPH €298,58 bez DPH od €228,24 bez DPH
Skladom (5 ks) Skladom (5 ks) Zvoľte variant
Veľkosť
Zvolený variant nie je k dispozícii. Reset vybraných parametrov.
Možnosti doručenia

Detailné informácie

Podrobný popis

Ochranný istič pre fotovoltické systémy pre 2-4 MPPT 1500V DC MC4 motorový istič IP66

KOMPATIBILNÉ SO VŠETKÝMI SYSTÉMAMI

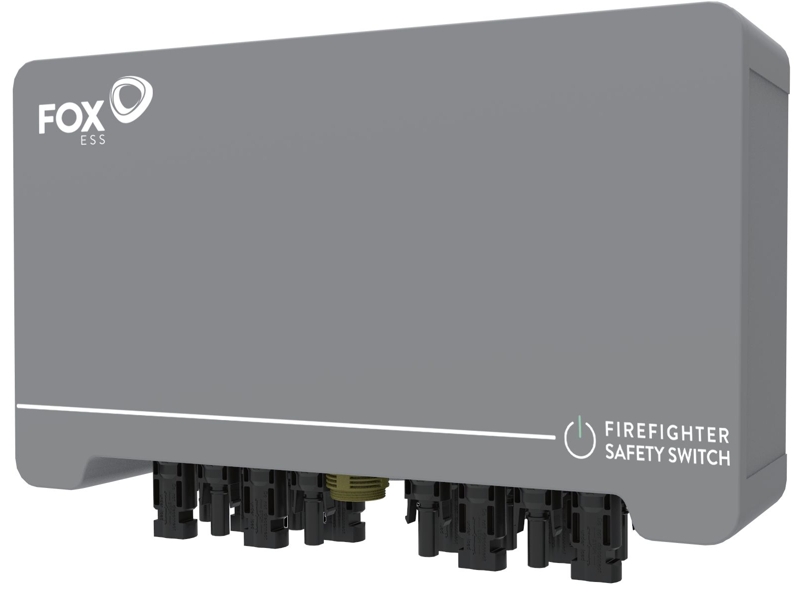

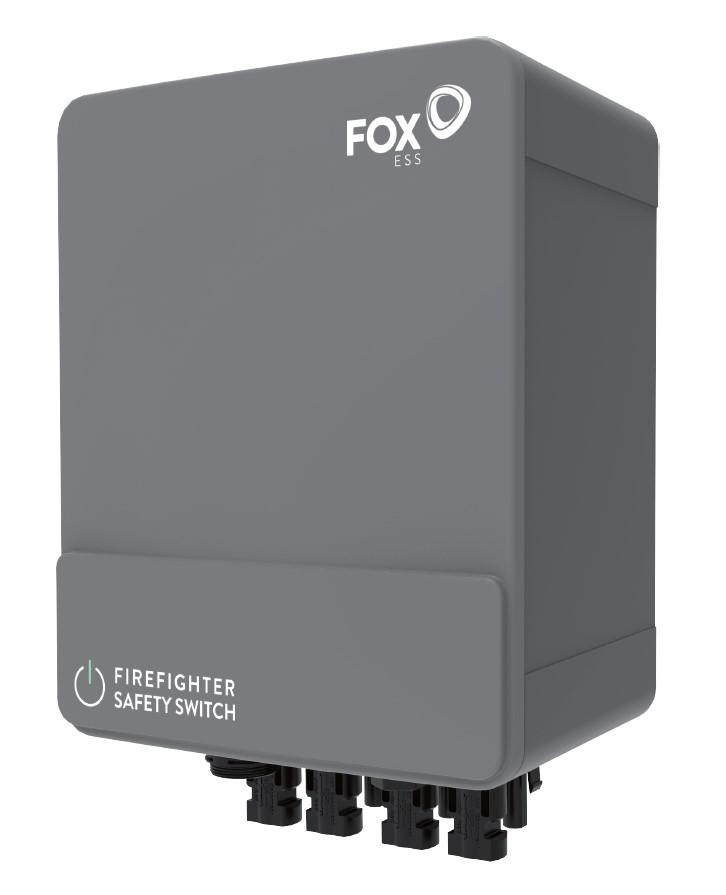

S-BOX FOXESS  - určený na bezpečné vypnutie vedení vo fotovoltaických inštaláciách v prípade požiaru alebo poruchy. Vypínač je určený na montáž na 2-4 struny.





Úvod

Vo väčšine fotovoltaických systémov je DC izolátor integrovaný do DC/AC meniča. Keď je DC izolátor vypnutý, káble medzi solárnymi modulmi DC a DC/AC meničom, ktoré prechádzajú budovou, sú stále vystavené jednosmernému napätiu až do 1000 V. V prípade požiaru sú hasiči vystavení veľmi vážnemu zdroju potenciálneho nebezpečenstva. S-Box Plus ponúka riešenie tohto problému. Priamo odpojí jednosmerný prúd v tesnej blízkosti solárnych modulov, čím vytvára bezpečnejšiu situáciu pre hasičov.



Základné funkcie:

  • Vypnutie napájania striedavým prúdom = automatické vypnutie napájania jednosmerným prúdom
  • Automatický reset po obnovení napájania striedavým prúdom = obnovenie napájania jednosmerným prúdom
  • Jednoduchá inštalácia

Výhody systému

Jednoduchá inštalácia
S-Box Plus je možné nainštalovať bez demontáže plášťa.

Získajte drahocenný čas v prípade požiaru
S-Box Plus funguje podľa štandardných medzinárodných hasičských postupov, čo má za následok stratu cenného času, keď sa vypne striedavé napájanie, S-Box Plus automaticky vypne a odpojí jednosmerné káble vedúce medzi fotovoltickými modulmi a meničom. Hasičom stačí dodržiavať ich bežné postupy a nemusia strácať drahocenný čas eliminovaním rizika, že na týchto kábloch je stále prítomné jednosmerné napájanie. V prípade, že napájanie striedavým prúdom nie je vypnuté a teplota na jednotke S-Box Plus dosiahne 70 °C, napájanie jednosmerným prúdom sa automaticky vypne ako ďalší bezpečnostný systém.



Úplne izolujte fotovoltické moduly
S-Box Plus je napájaný motorizovaným spínačom typu X, a preto ho možno umiestniť priamo na fotovoltické moduly. Tým sa minimalizuje množstvo nebezpečne veľkoobjemovej kabeláže a vedie k úplnému beznapäťovému stavu v dome, čo v prípade potreby maximalizuje bezpečnosť.

Automatický reset
K výpadku prúdu môže dôjsť kedykoľvek a z mnohých dôvodov. S-Box Plus má funkciu automatického resetu. Zariadenie S-Box sa automaticky vypne, ak dôjde k výpadku normálneho striedavého napájania na viac ako 6 sekúnd, a automaticky sa zapne, keď sa normálne striedavé napájanie obnoví. Pri každom výpadku napájania nie je potrebný manuálny reset! Po kontrole bezpečnostnej situácie a automatickom opätovnom pripojení hlavného napájania striedavým prúdom sa zariadenie S-Box Plus zapne na napájanie jednosmerným prúdom.

Na použitie v priemyselných a bytových fotovoltaických zariadeniach
Pomocou tejto štandardnej koncepčnej jednotky pre 1 alebo 2 pozdĺžniky možno kombinovať neobmedzený počet jednotiek, aby sa prispôsobili akejkoľvek veľkosti inštalácie. Voliteľne možno všetky jednotky pripojiť k rovnakému zdroju striedavého prúdu a vytvoriť samostatný vypínač jednosmerného prúdu zapínaním a vypínaním tohto špecifického zdroja striedavého prúdu na súčasnú prevádzku všetkých jednotiek. Opäť platí, že reset sa vykonáva automaticky AC on = DC on, AC off = DC off. Tieto jednotky sa dajú ľahko dodatočne namontovať do existujúcich alebo nových inštalácií.

Indikácia stavu spínača DC
S-Box Plus je integrovaný s indikátorom stavu, ktorý zákazníkom umožňuje potvrdiť stav spínača.

RS485
Rozhranie RS485 na S-Box Plus môže poskytovať informácie o teplote napätia v sieti, stave spínania a ďalšie informácie prostredníctvom externej komunikácie.

Přesview





A&B. PV+&PV-
C. LED svetlo
Vizuálna spätná väzba polohy spínača: LED zhasne, keď je DC spínač vypnutý; LED sa rozsvieti, keď je DC spínač zapnutý.
D.Terminal
Obsahuje vstup striedavého prúdu a RS485:

  • Vstup AC: vstup signálu a napájania do zariadenia S-Box Plus.
  • RS485: Komunikácia RS485 sa skladá z rozhraní RS485:A a RS485:B.



Krok 1: Zostrihnite drôty a prinitujte koncovú krytku.

krok 1



Krok 2: Vložte diely do kábla.

step-2






Krok 3: Utiahnite káble, ako je znázornené na obrázku nižšie. Utiahnite na 0,6 ± 0,1 N-m, potom vložte kábel do otvoru pre kolík.krok 3




krok 3a



Krok 4: Priskrutkujte teleso ku krytu, uťahovací moment 1,2 ± 0,2 N-m.

krok 4



Krok 5: Vložte tesnenie do telesa a potom utiahnite maticu na uťahovací moment 1,5 ± 0,3 N-m. Maximálna vzdialenosť medzi maticou a telesom po dotiahnutí je 1,5 mm.

step 5

E. Vodotesný odvzdušňovací ventil

  • Zabraňuje kondenzácii a zahmlievaniu, zvyšuje životnosť.
  • Odvádzanie tepla a kompenzácia tlakového rozdielu zlepšujú integritu výrobku.
  • Chemická odolnosť, odolnosť voči vysokým a nízkym teplotám, odolnosť voči starnutiu. Tieto vlastnosti môžu zvýšiť spoľahlivosť výrobku v náročných podmienkach.

F. Pevný blok
Slúži na inštaláciu systému S-Box Plus.

Rozmery

Dimensions

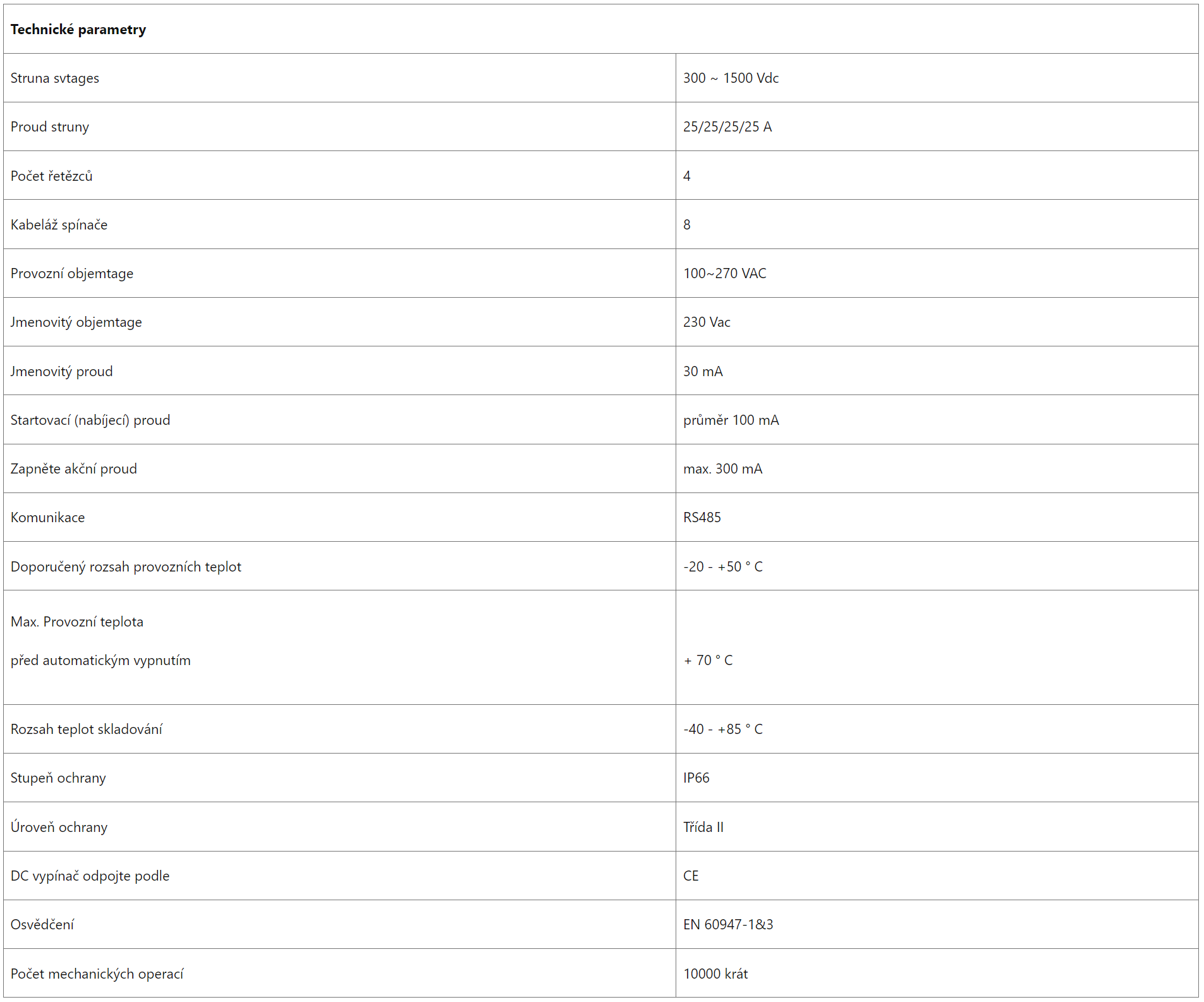

Technické parametre



Montáž

Baliaci zoznam

baliaci zoznam



Príprava
  • Pozrite si technické údaje, aby ste sa uistili, že okolité podmienky spĺňajú požiadavky (stupeň ochrany, teplota atď.).
  • Počas inštalácie a prevádzky sa vyhýbajte priamemu slnečnému žiareniu, dažďu a hromadeniu snehu.
  • Aby ste zabránili prehriatiu, vždy sa uistite, že prúdenie vzduchu okolo boxu nie je blokované.
  • Neinštalujte na miestach, kde sa môžu vyskytovať plyny alebo horľavé látky.
  • Vyhnite sa elektromagnetickému rušeniu, ktoré môže ohroziť správne fungovanie elektronických zariadení.
  • Sklon steny by mal byť v rozmedzí ±5°.
  • Zariadenie S-Box Plus by malo byť umiestnené čo najbližšie k solárnym panelom.

Príprava

Potrebné nástroje
  • Ručný kľúč;
  • Elektrická vŕtačka (8mm vŕtacia súprava);
  • Krimpovacie kliešte;
  • Odstraňovacie kliešte;
  • Skrutkovač.
Postup inštalácie

Pripravte si dva pevné bloky. Oba montážne bloky sa pripevnia k telu skrinky pomocou samoreznej skrutky M5.Postup inštalácie

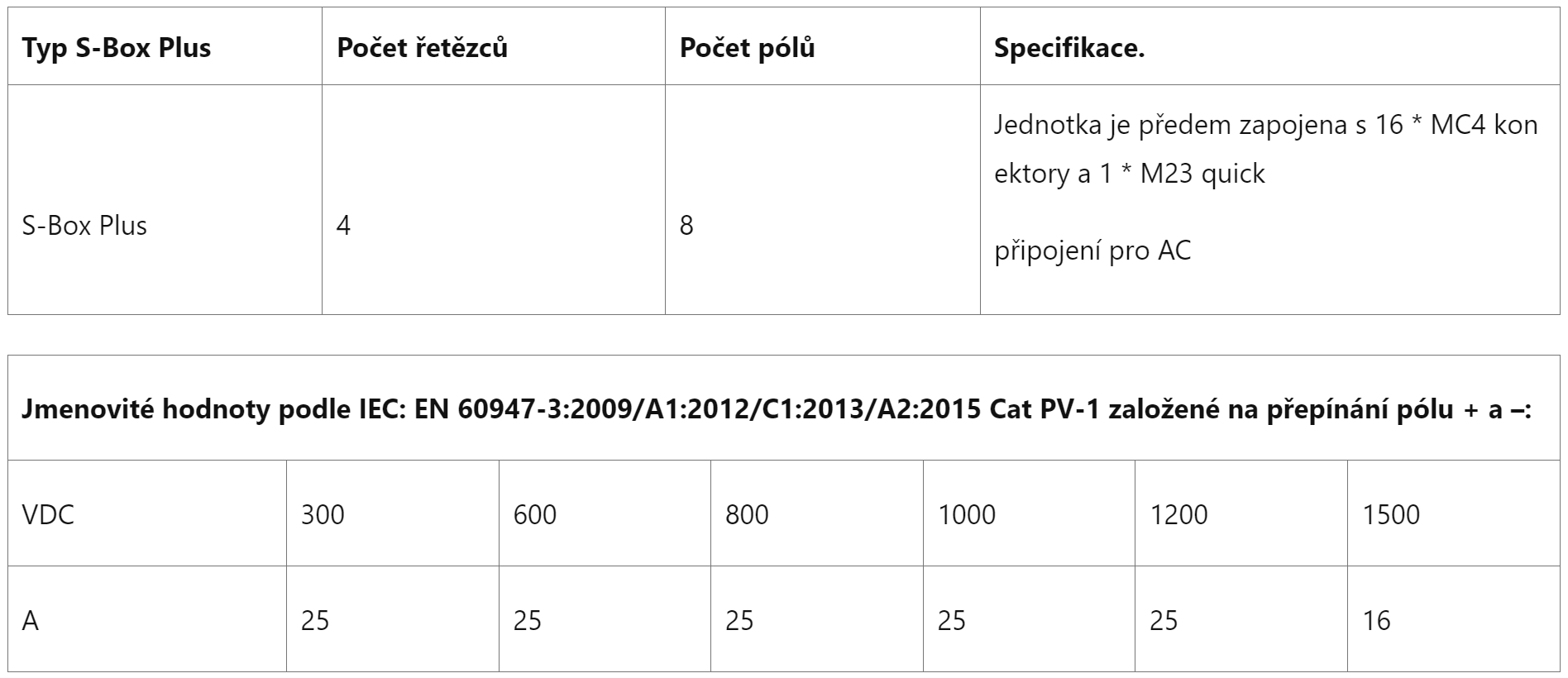

Technické údaje:

  • počet reťazcov: 2 (4 PLUS)
  • počet tyčiniek: 4 (8 PLUS)
  • napätie: 300 - 1500 V
  • prúd (A): 16 - 50 A.
  • Rozsah prevádzkového napätia: 100 V AC - 270 V AC
  • Nominálne napätie: 230 V AC
  • Nominálny prúd: 30 mA
  • spínací (nabíjací) prúd: v priemere 100 mA
  • aktivačný prúd: max. 300 mA
  • spätný kontakt: 24 V DC - max. 300 mA
  • Rozsah pracovných teplôt: -20 °C až +50 °C
  • maximálna prevádzková teplota pred automatickým vypnutím: +70 °C
  • rozsah okolitej teploty: -40 °C až +85 °C
  • Trieda ochrany: IP66
  • trieda ochrany: trieda II
  • Automatické vypnutie pri prekročení 70 ℃
  • certifikáty:CE
  • Odpojovač jednosmerného prúdu podľa EN 60947-1 a 3
  • počet operácií: 10 000
  • počet operácií zaťaženia (PV):> 1500

Detaily:

Rozmery: 290 mm x 175 mm x 117 mm

Hmotnosť: 1,6 kg

Záruka: 7 rokov
