Solax - Elektromer Eastron SDM230 (jednofázový) - 5 modelov/typov

Kód: 311853/SDM 311853/SDM2 311853/SDM4 Zvoľte variant
€106,04 / ks €87,64 bez DPH
Skladom (3 ks) Momentálne nedostupné Skladom (1 ks) Zvoľte variant
Variant
Zvolený variant nie je k dispozícii. Reset vybraných parametrov.

5 variantov - Jednofázový merač Eastron SDM230 - kompatibilný so zariadeniami Solax

Detailné informácie

Podrobný popis

Séria SDM230 je pokročilé multifunkčné riešenie na monitorovanie jednofázovej energie s voliteľnými výstupmi, ako sú impulzné výstupy, RS485 RTU Modbus a Mbus. Je vybavený konfiguračnými a zobrazovacími tlačidlami na jednoduchú navigáciu v rôznych parametroch a nastaveniach. Puzdro na lištu DIN, krytie IP51 a priame pripojenie až do 100 A.

Merače série Eastron SDM230 sú k dispozícii v 5 modeloch:

  • SDM230- Modbus
  • SDM230- Mbus
  • SDM230- Impulzný
  • SDM230- 2T
  • SDM230- Std

Funkcie

  • Jednofázový merač výkonu na priame meranie
  • 60 A 230V (X1-Hybrid)
  • Obojsmerné meranie a zobrazenie
  • Multifunkčné meranie
  • Dva impulzné výstupy
  • RS485 Modbus / M-bus
  • Priame pripojenie 100 A
  • Dva moduly (35 mm)
  • Nastavenia chránené heslom
  • Podsvietený LCD displej
  • 2 tarifné duálne napájanie

Technické údaje

- Modely

Model Merania Komunikácia Impulzné výstupy Tarifa
SDM230- Modbus U, I, P, Q, S, PF, Hz, Dmd, kWh, kVArh, Import, Export RS485 Modbus 1: konfigurovateľný 2: 1000imp/kwh NE
SDM230- Mbus U, I, P, Q, S, PF, Hz, Dmd, kWh, kVArh, Import, Export M-bus EN13757-3 1: konfigurovateľný 2: 1000imp/kwh NE
SDM230- Pulse U, I, P, Q, S, PF, Hz, Dmd, kWh, kVArh, Import, Export 1: konfigurovateľný 2: 1000imp/kwh NE
SDM230- 2T U, I, P, Q, S, PF, Hz, Dmd, kWh, kVArh, Import, Export RS485 Modbus 1: konfigurovateľný 2: 1000imp/kwh 2 tarify (časové relé)
SDM230- Std kWh, kVArh, Import, Export RS485 Modbus 1: konfigurovateľný 2: 1000imp/kwh NIE

- Všeobecné údaje

Napätie striedavého prúdu: 230V
Rozsah napätia: 230 V: 176~276V AC
Základný prúd: 10A
Max. Striedavý prúd: Max: 100A
Min. prúd: 0.5A
Počiatočný prúd: 0.4% Ib/Iref
Spotreba energie: <2W/10VA
Frekvencia: 50 Hz (pre verziu MID) 50 Hz (predvolené), 60 Hz voliteľné
Odolnosť voči striedavému napätiu: 4 V po dobu 1 minúty
Odolnosť voči impulznému napätiu: 6KV-1,2uS
Odolnosť voči nadprúdu : 30A max. pre 0,01s
Impulzný výstup 1: konfigurovateľný, štandardne 1000i/kWh
Impulzný výstup 2: nekonfigurovateľný, 1000i/kWh
Displej: LCD displej s podsvietením
Max. Odčítanie: Max: 999999.9kWh
Rozmery: 36 x 99 x 63 mm

- Presnosť merania

Napätie: 0,5 % rozsahu max.
Prúd: 0,5 % z rozsahu voltáže: 0,5 % menovitej hodnoty
Frekvencia: 0,2 % strednej frekvencie
Aktívny výkon: 0,5 % z hodnoty strednej hodnoty: 1 % maximálneho rozsahu
Jalový výkon: 1,5 % maximálnej hodnoty: 1 % maximálneho rozsahu
Zdanlivý výkon: 1 % maximálneho rozsahu
Aktívna energia: Trieda 1 IEC62053-21; Trieda B EN50470-3
Reaktívna energia: 1 % maximálneho rozsahu

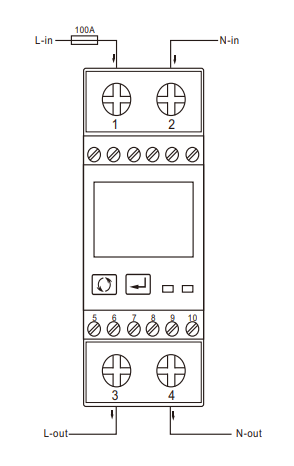

Schéma zapojenia SDM230-V2

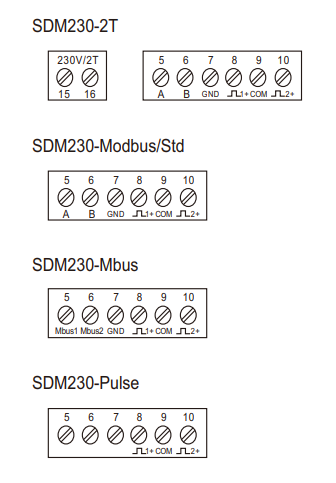

Zapojenia pre každý model

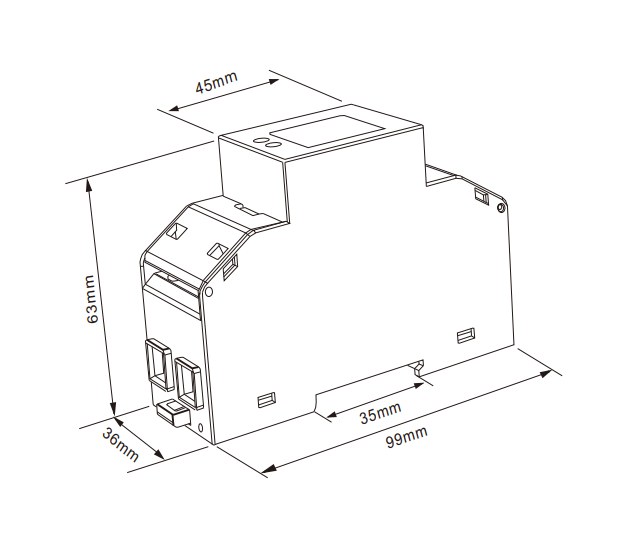

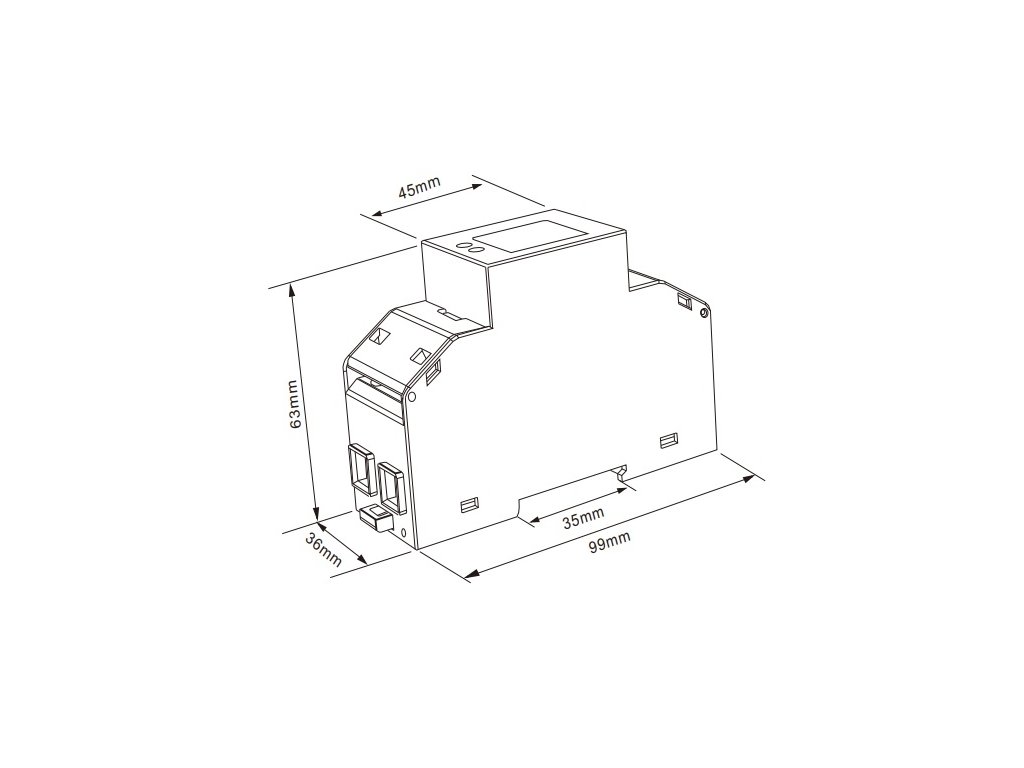

Vzhľad a rozmery

Dodatočné parametre

Kategória: Smart meter
Záruka: 2 roky
