Stäubli konektor MC4 1000V/30A (4 - 6 mm²)

Kód: PV-KST4/6X-UR PV-KBT4/6X-UR Zvoľte variant
€1,41 / ks €1,70 / ks od €1,41 / ks €1,17 bez DPH €1,40 bez DPH od €1,17 bez DPH
Skladom (66 ks) Skladom (65 ks) Zvoľte variant
Veľkosť
Zvolený variant nie je k dispozícii. Reset vybraných parametrov.

Originálny konektor MC4 od švajčiarskej firmy Stäubli (Multi -contact).

Detailné informácie

Podrobný popis

Originálny fotovoltaický konektor MC4 od švajčiarskej firmy Stäubli (Multi-contact). Výrobok je vyrobený z najlepších dostupných komponentov, čo zaisťuje jeho spoľahlivosť a odolnosť za všetkých podmienok. Naopak lacnejšie alternatívy sú často nižšej kvality a majú kratšiu životnosť. Použitie originálneho riešenia zaistí bezproblémovú a dlhodobú prevádzku celej fotovoltaickej inštalácie.

Konektor využíva osvedčenú technológiu MULTILAM s dlhodobou stabilitou, čo zaisťuje trvalo nízku stratu výkonu po celú dobu životnosti.

Tieto zástrčkové konektory sú osvedčené a testované, s viac ako 25 rokmi skúseností v odbore.



Dostupné varianty:

Konektor MC4 Samec - PV-KST4/6X-UR

Konektor MC4 Samice - PV-KBT4/6X-UR



Výrobok bol ocenený nasledujúcimi certifikátmi, ktoré potvrdzujú jeho vysokú kvalitu:

  • Certifikované TÜV-Rheinland, podľa IEC 62852:R60127190
  • Certifikácia TÜV-Rheinland podľa 2PfG2330:R60087448
  • UL uznaná súčasť, podľa UL 6703: E343181
  • Certifikácia CSA podľa UL 6703:250725
  • Certifikát CQC v súlade s CNCA/CTS0002-2012:CQC16024138286



Vlastnosti

  • Prevádzkové napätie: Konektor je schopný pracovať s napätím 1000 V DC (podľa normy IEC) alebo 1500 V DC (podľa normy UL).
  • Nominálny prúd: TÚV uvádza hodnotu 39 A, zatiaľ čo UL stanovuje 30 A.
  • Typ konektora: Ide o zásuvku MC4.
  • Prierez vodiča: Konektor je kompatibilný s vodičmi s prierezom 4/6 mm² (12/10 AWG).
  • Kontaktný materiál: Používa sa meď plátovaná cínom.
  • Izolácia: Konektor má izoláciu z polykarbonátu PC a polyamidu PA.
  • Pripojenie ku káblu: Kábel sa pripája pomocou svorky (s použitím vhodných nástrojov).
  • Prevádzková teplota (TÚV): Konektor pracuje v rozmedzí od -40 °C do +85 °C.
  • Horľavosť: Spĺňa normu UL94-V0, čo znamená vysokú odolnosť proti horeniu.
  • Ochrana: Konektor má krytie IP65 (po celú dobu) alebo IP68 (1 meter pod vodou po dobu 1 hodiny).
  • Technológia MULTILAM: Konektor využíva technológiu MULTILAM, ktorá zaisťuje dlhodobú stabilitu a nízku stratu výkonu po celú dobu životnosti.



Technické špecifikácie

  • Veľkosť vodiča: 4,0 - 6,0 mm² (12 AWG - 10 AWG)
  • Rozmery (dĺžka x priemer Ø): 58 x Ø18,8 mm
  • Konektor / kontaktný systém: Ø 4 mm / MULTILAM
  • Prevádzkové napätie:
    • IEC 62852: 1000V DC
    • 2Pfg2330: 1500V DC
    • UL: 1500V DC
  • Menovitý prúd TÚV (85 °C): 39 A
  • UL prúdové hodnotenie: 30 A
  • Menovité rázové napätie:
    • Pre 1000 V DC (TÚV): 12 kV
    • Pre 1500 V DC (TÚV): 16 kV
  • Rozsah okolitej teploty:
    • TÚV: -40 °C až +85 °C
    • UL: -40 °C až +75 °C
  • Horný teplotný limit: 105 °C (TÚV)
  • Stupeň krytia: IP65/IP68 @1h (v stave pripojenia)
  • Kategória prepätia / stupeň znečistenia: CAT III / 3
  • Prechodový odpor v konektore: 0,25 m
  • Bezpečnostná trieda:
    • DC 1000V: II
    • DC 1500V: 0
  • Spôsob zárobku: Upínanie
  • Materiál kontaktu: Pocínovaná meď
  • Izolácia: Polykarbonát PC/Polyamid PA
  • Požiarna odolnosť: UL94-V0
  • Odolnosť voči amoniaku (podľa DLG): 1500 hodín, 70°C / 70% RH, 750 ppm
  • Korózny test v soľnej hmle, 6. závažnosť: IEC 60068-2-52

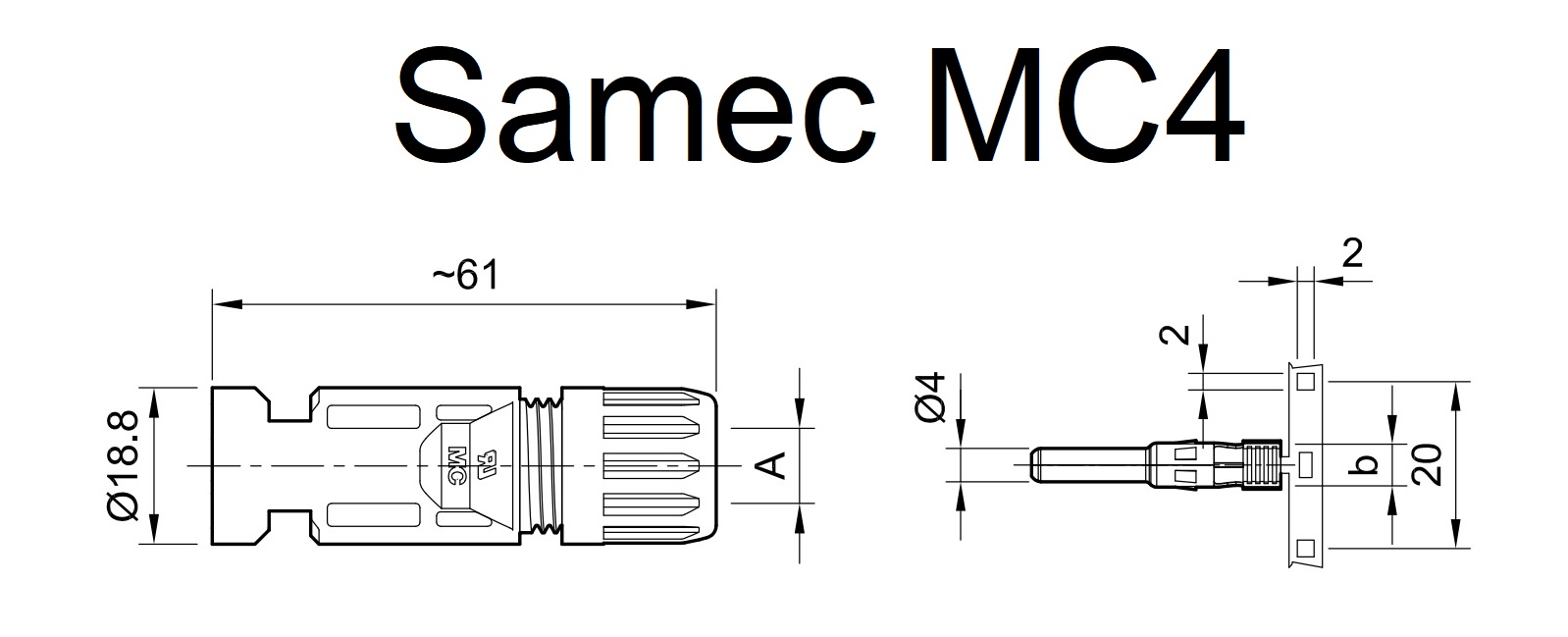

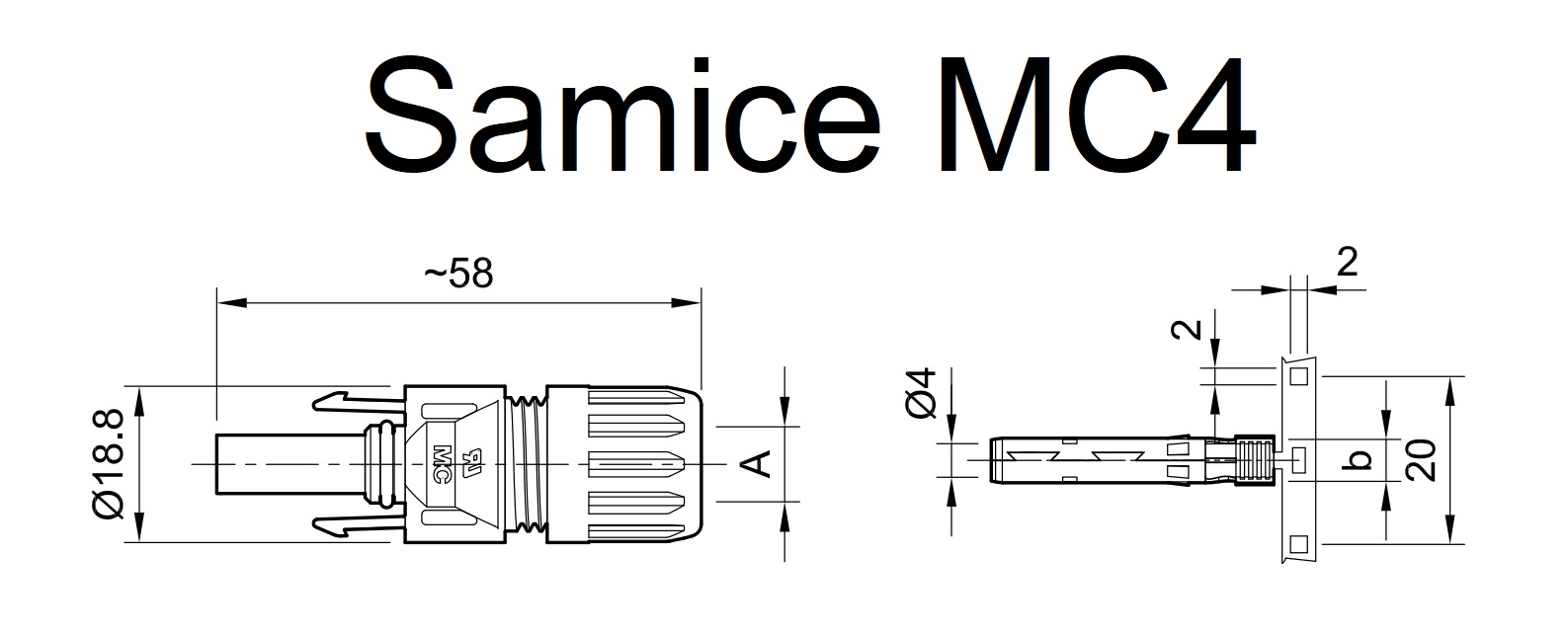

Rozměry a vzhled

Dodatočné parametre

Kategória: Solárne káble
Záruka: 2 roky
