A-Z ROUTER SMART + příslušenství

Podrobný popis

A-Zrouter SMART je nastaviteľný regulátor vlastnej spotreby pre fotovoltické elektrárne. Po správnej inštalácii a nastavení regulátor optimalizuje vlastnú spotrebu elektrickej energie vyrobenej vašou fotovoltickou elektrárňou.

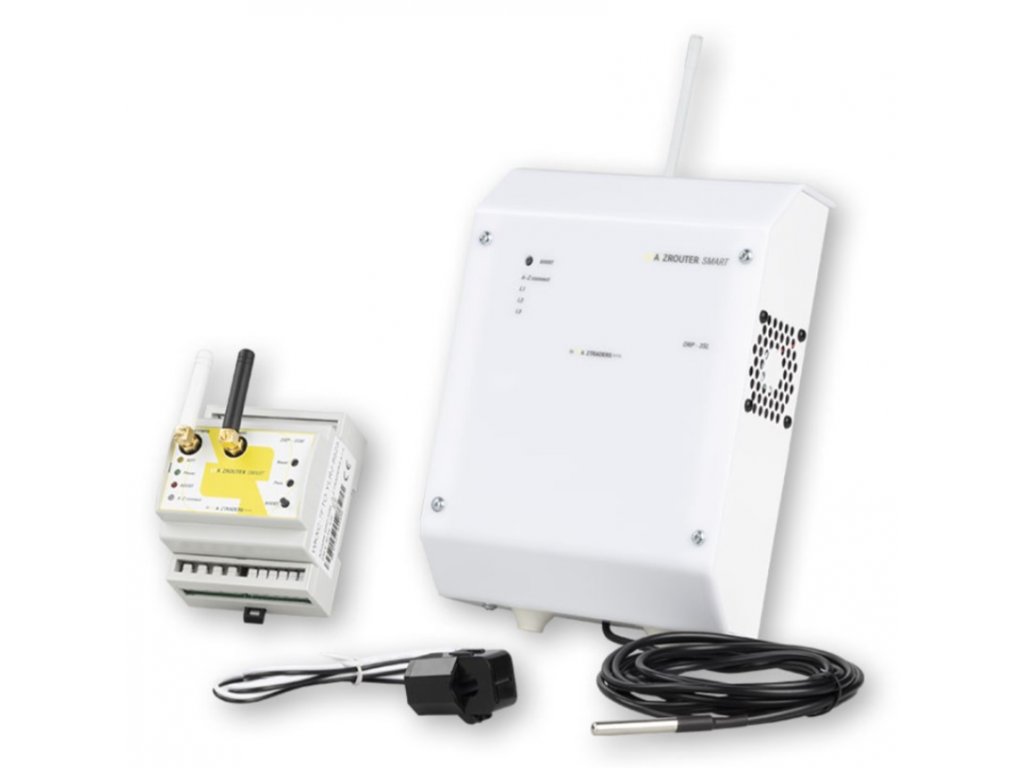

Regulátor A-Zrouter SMART sa skladá z meracej jednotky DRP-3SM nainštalovanej v rozvádzači a bezdrôtovej riadiacej jednotky DRP-3SL nainštalovanej na stene.

Hlavné funkcie a vlastnosti:

• Trojfázové nepriame meranie veľkosti prúdu
• Trojfázové priame meranie napätia
• Nezávislý výpočet smeru prúdu a celkového výkonu pre každú meranú fázu
• Nezávislé meranie v každej fáze zvyšuje presnosť regulácie pri systémoch s nevyváženými meničmi

• Regulácia nadprúdu sa vykonáva nezávisle v každej fáze
• Vstup HDO na meracej jednotke spolu s nastavením umožňuje nútené spínanie spotrebiča podľa požiadaviek používateľa

• Vstup MODE umožňuje prepínanie medzi dvoma scenármi (nastaveniami) zariadenia
• Integrovaný modul reálneho času zálohovaný lítiovou batériou
• Bezdrôtové pripojenie jednotiek urýchľuje inštaláciu a rozširuje možnosti umiestnenia

Súprava zariadení A-Zrouter SMART je navrhnutá na efektívne využívanie energie vyrobenej z fotovoltickej elektrárne. Priebežne meria celkovú energetickú bilanciu budovy a zabraňuje toku energie z budovy do verejnej siete, tzv. pretečeniu. Prepad energie je z hľadiska ekonomiky prevádzky fotovoltickej elektrárne nežiaduci, pretože ide o vyrobenú energiu, ktorá sa namiesto efektívneho využitia v dome posiela bezplatne do distribučnej siete.

Pre samotnú prevádzku A-Zrouter SMART je však potrebné zabezpečiť dostatočnú akumulačnú kapacitu spotrebiča, ktorý uskladňuje vlastný prepad na neskoršie využitie (napr. zásobníkový ohrievač vody, ohrievač bazéna atď...).

Vlastný systém regulácie prepadu pozostáva z meracej jednotky umiestnenej v rozvádzači (DRP-3SM) a riadiacej jednotky (DRP-3SL) zapojenej sériovo do obvodu tepelného zásobníka spotrebiča.

Jednotky medzi sebou komunikujú bezdrôtovo na frekvencii 433 MHz, ktorá je kvôli vyššej spoľahlivosti obojsmerná, a údaje o kvalite spojenia a prevádzkovom stave oboch jednotiek sa prenášajú niekoľkokrát za sekundu. V prípade zlyhania komunikácie sa obe jednotky dostanú do definovaného bezpečného stavu.

Okrem toho jednotka komunikuje prostredníctvom WIFI (2,4 GHz), pomocou ktorého je možné

všetku konfiguráciu a komunikáciu s cloudom prostredníctvom internetu. Jednotky majú

odnímateľné antény s možnosťou výberu veľkosti a tvaru pre prípadnú inštaláciu v atypických

priestoroch alebo v oblastiach so slabým prenosom signálu.

K meracej jednotke možno pripojiť až 3 riadiace jednotky, ktoré pracujú v

kaskádovom prioritnom režime. Meracia jednotka obsahuje používateľské rozhranie, v ktorom sa

prehľadné webové rozhranie zobrazuje aktuálne informácie o celom systéme a meraných

hodnoty pretečeného množstva. Všetky nastavenia parametrov sa takisto vykonávajú prostredníctvom používateľského rozhrania

jednotky, servisné nastavenia, diagnostika a čítanie stavových informácií.

Súprava jednotky A-Zrouter SMART sa používa na efektívne využívanie energie vyrobenej z

fotovoltaickej elektrárne. Priebežne meria celkovú energetickú bilanciu budovy a

zabraňuje toku energie z budovy do verejnej siete (tzv. pretečeniu).

A-Zrouter SMART optimalizuje prevádzku fotovoltickej elektrárne a pomáha efektívne využívať nespotrebovanú energiu v budove, napr. pre akumulačné ohrievače vody, ohrev bazéna atď...).

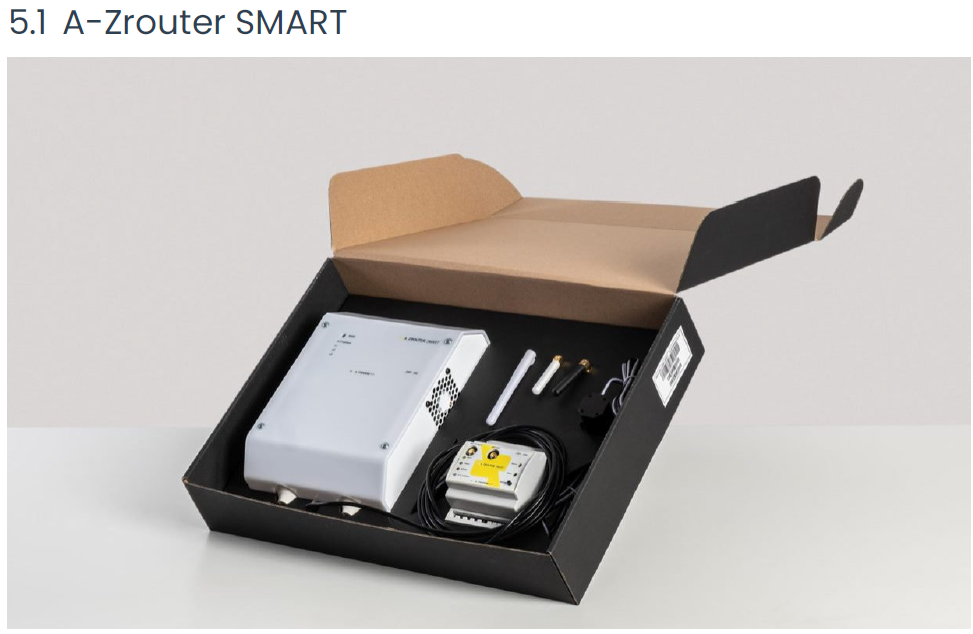

Obsah balenia:

• 1x meracia jednotka DRP-3SM
• 1x riadiaca jednotka DRP-3SL
• 1x anténa 2dBi priama 433MHz (biela)
• 1x anténa 2dBi priama WIFI (čierna)
• 1x anténa 3dBi uhlová
• 1x (3x ) prúdový transformátor AZC-5050
