Hybridný 3f. menič SOLAX G4 X3-Hybrid-x.0-D, CT

Podrobný popis

1. SVT30598 Kód pre X3-Hybrid-5.0-D (G4) "Green to save"
2. SVT30599 kód pre X3-Hybrid-6.0-D (G4) "zelená na uloženie"
3. SVT30596 kód pre X3-Hybrid-8.0-D (G4) "zelená Uložím"
4. SVT30597 kód pre X3-Hybrid-10.0-D (G4) "zelená I save"

5. SVT30889 kód pre X3-Hybrid-12-0-D (G4) "zelená I save"

6. SVT30890 kód pre X3-Hybrid-15.0-D (G4) "zelená I save"

7. SVT31666 kód pre X3-Hybrid 5.0-M (G4) "zelená I save"
8. SVT31665 kód pre X3-Hybrid 6.0-M (G4) "zelená I save"
9. SVT31645 kód pre X3-Hybrid 8.0-M (G4) "zelená I save"

10. SVT31644 kód pre X3-Hybrid 10.0-M (G4) "zelená I save"

11. SVT32611 kód pre X3-Hybrid-12.0-M (G4) "zelená I save"

12. SVT32617 kód pre X3-Hybrid-15.0-M (G4) "zelená I save"


X3-HYBRID G4

Hybridné striedače X3 Hybrid-G4 sú k dispozícii vo verziách M aj D. Výkonový rozsah 5/6/8/10/12/15 kW. Na inštaláciu so zariadením MATEBOX si objednajte variant M .Striedač G4-Hybrid má už zabudovaný EPS Box! Ak chcete využívať funkciu EPS, stačí použiť variant D striedača alebo použiť variant M s MATE-BOX Basic. MATE-BOX Advanced môže zabezpečiť prevádzku vašich spotrebičov aj v prípade poruchy meniča.

Variant D = pre použitie s batériami T58 (min. 2 batérie T58 master a T58 slave)
= pre použitie s batériami T30 (nie je potrebný MATEBOX)

Variant M = len na použitie s batériami T30 (vyžaduje sa MATEBOX)

• Max. 150 % predimenzovaného výkonu FV
• Funkcia VPP
• Prevádzková teplota: -35 °C - 60 °C
• Rýchle nabíjanie a vysoký výkon
• Max. 30 A nabíjací, vybíjací prúd
• Aktualizačná funkcia ovládania vzdialených jednotiek, komunikačné rozhranie pre externé ovládanie
• Rýchla inštalácia (30 min., s mateboxom)
• Paralelná funkcia on-grid off grid

1) SUPERVÝKONNÁ ASYMETRIA (až 150 % menovitého výkonu)

Nový menič dokáže preniesť voľnú kapacitu striedavého prúdu z jednej fázy do viac zaťaženej druhej fázy. V praxi to znamená, že asymetria na jednej fáze môže dosiahnuť až 150 % menovitého výkonu, teda napríklad 5 kW na jednu fázu namiesto bežných 3,3 kW. Tým sa výrazne zlepší vlastná spotreba používateľa z uskladnenej alebo priamo využívanej solárnej energie. Funkcia Super Spillover Asymmetry (SPA) nie je k dispozícii pre modely SolaX Hybrid G4 12.0 a 15.0.

2) TAKMER NULOVÉ PREPADY

Hybridné meniče nastavené na prevádzku s prepadom majú často problémy s nulovaním, najmä pri malých odberoch alebo zaťaženiach. Nový SOLAX G4 to zvláda výborne, pričom nezaťažené fázy dosahujú výkon 8-14 W.

3) ČAS ZÁLOHOVANIA < 10 ms (bez externého EPS-boxu)

Nová generácia má vlastné interné stýkače, ktoré umožňujú prepínanie medzi AC OUT a EPS OUT bez použitia externého EPS Boxu. Výstup EPS tak zostáva neustále pod napätím a prepnutie zdroja napájania nastane za menej ako 10 ms, čo je dostatočné na nepretržitú prevádzku takmer všetkých aplikácií.

4) PREVÁDZKA BEZ SIEŤOVÉHO ALEBO SOLÁRNEHO NAPÁJANIA

Táto nová funkcia systému SOLAX G4 poteší najmä inštalatérov technológií. Okrem rýchlej inštalácie za 30 min, striedač nepotrebuje na spustenie a prvotné nastavenie sieť ani slnko. Vnútorné napätie z batérie je možné využiť na úplné oživenie systému a flexibilne tak naplánovať práce.

5) ROZSAH VÝKONU DO 15 kW (AC)

Nová generácia sa dodáva vo výkonovom rozsahu od 5 do 15 kW (AC) a je zaťažiteľná až do 18 kWp na strane fotovoltického modulu. Je vhodná aj pre menšie priemyselné aplikácie. Pre ešte väčšie nároky zostala zachovaná funkcia paralelnej prevádzky až 10 meničov (v súčasnosti tu ešte prebiehajú testy).

6) OVLÁDANIE SPOTREBIČOV POMOCOU RELÉOVÝCH KONTAKTOV

Úplnou novinkou v meniči je výstupné bezpotenciálové relé na signalizáciu preťaženia. To pomáha striedaču využívať maximum dostupnej energie a môže spínať akékoľvek spotrebiče v dome. Jednoduchý začiatok pri kombinovaní sektorov fotovoltiky s vykurovaním domu alebo ohrevom vody či elektromobilitou. To umožňuje nastaviť nastaviteľné parametre funkcie v striedači v čase alebo v spojení s batériami SOC.

Solax X3-Matebox Advanced D Wifi 3.0P

Nový model X-ESS G4 prináša jednoduchosť a účinnosť. Zabudnite na zložité zapojenie! Všetky káble môžete uložiť do kompaktného Mateboxu. Stačí nainštalovať jeden modul na vrchnú časť boxu a pripojiť všetky káble, ktoré sú na module. Vďaka starostlivému triedeniu v module Matebox sú káble už dobre usporiadané v jednotlivých portoch. S modulom X-ESS G4 ušetríte čas a ľahko dosiahnete profesionálne zapojenie.

Funkcie

Dobre usporiadané káble
Modul X-ESS G4 obsahuje predtriedené káble v module Matebox, čím sa znižuje možnosť nesprávneho zapojenia.

Modulárna konštrukcia
X-ESS G4 má modulárny dizajn, ktorý uľahčuje a zefektívňuje inštaláciu.

Jednoduchá inštalácia
Vďaka predtriedeným káblom a zjednodušenému procesu zapojenia šetrí zariadenie X-ESS G4 čas a námahu pri inštalácii.

Technické špecifikácie

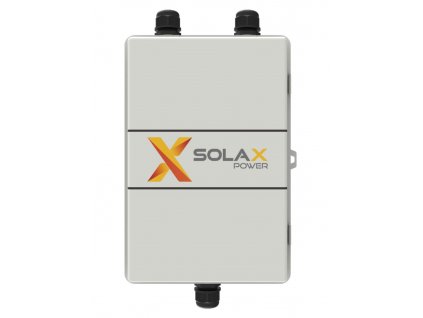

Príslušenstvo MATEBOX BASIC pre G4 pre inštalácie s batériou T30.

S novým zariadením X-ESS G4 sa zbavíme komplikovanej práce s kabelážou tým, že všetky káble uložíme do škatule Matebox. Stačí nainštalovať jeden modul na druhý a prepojiť všetky vodiče, ktoré sú už dobre zoradené v zariadení Matebox v rôznych portoch.

• Maximálne vstupné napätie (Vdc) - 1000
• Max. skratový prúd (A) - 30/16
• Max. nabíjací/vybíjací prúd (A) - 30
• Rozsah napätia batérie (V) - 180-650
• Rozmery - 533 x 397 x 204 mm
• Hmotnosť - 7,5 kg
• Stupeň ochrany IP 54

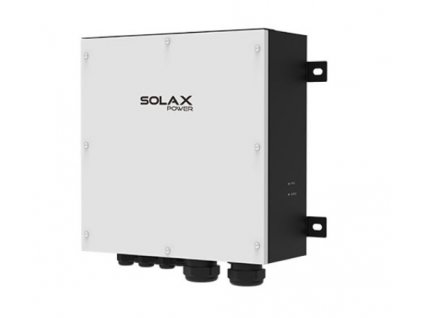

Príslušenstvo MATEBOX ADVANCED pre G4 na inštaláciu s batériou T30.

S novým X-ESS G4 sa zbavíme komplikovanej práce s kabelážou tým, že všetky káble uložíme do Mateboxu. Stačí nainštalovať jeden modul na druhý a pripojiť všetky káble, ktoré sú už dobre zoradené v zariadení Matebox v rôznych portoch.

• Maximálne vstupné napätie (Vdc) - 1000
• Max. skratový prúd (A) - 30/16
• Max. nabíjací/vybíjací prúd (A) - 30
• Rozsah napätia batérie (V) - 180-650
• Rozmery - 551 x 512 x 204 mm
• Hmotnosť - 14,5 kg
• Stupeň ochrany IP 54
